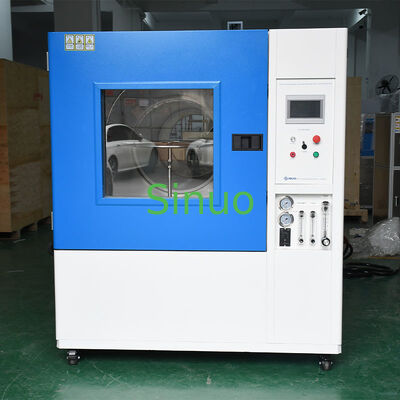

IEC60529 IPX3/IPX4/IPX5/IPX6 Осциллирующая трубка и испытательная камера для струйных сопел

МОК: 1
Цена: Customized
Стандартная упаковка: фанера
Срок доставки: 30 дней
Метод оплаты: Т/Т
Пропускная способность: 10 комплектов в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Sinuo
Сертификация
Calibration Certificate (Cost Additional)
Номер модели
СН4416-1400Л
Внутренний размер:
1400 мм*1400 мм*1400 мм
Общий размер:
1880мм*4200мм*2200мм
Скорость поворота:
1-5 р/мин
Образец подшипника:
≤20кг
Осилляционная трубка:
Настраиваемый
Угол распыления:
±160°
Управление и эксплуатация:
ПЛК и сенсорный экран
Прикладной стандарт:
МЭК60529-2013 и т. д.
Выделить:

Камера для испытаний сопла струи

,

Камера для испытаний сопла струи с осциллирующей трубкой IPX6

,

Камера для испытаний сопла струи с осциллирующей трубкой

Описание продукта
IEC60529 IPX3/IPX4/IPX5/IPX6 Оциллирующая трубка и реактивная ноздря испытательной камеры
The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.
Обзор оборудования
Ежегодно естественное воздействие воды (дождевой, морской, речной воды) вызывает значительные повреждения продуктов и материалов, включая коррозию, выцветание, деформацию, уменьшение прочности, расширение и плесени.Электрические изделия особенно уязвимы к коротким замыканиям и пожароопасности от воздействия водыПоэтому испытания воды для защиты помещений имеют важное значение для надежности и безопасности продукции.
Области применения
  • Системы наружного освещения
  • Бытовая техника
  • Автомобильные компоненты
  • Электронные и электрические изделия
Функция оборудования
Это оборудование проверяет физические свойства и производительность электронных и электрических изделий, осветительных приборов, электрических шкафов, автомобильных компонентов,и связанные с ними части в моделируемых климатических условияхРезультаты испытаний проверяют, соответствует ли производительность продукта требованиям для улучшения конструкции, проверки и контроля качества.
Стандарты соответствия
IEC60529:1989 +A1:1999 +A2:2013 "Степень защиты, обеспечиваемая корпусами (IP-код) " для испытаний IPX3, IPX4, IPX5 и IPX6 согласнорисунки 4 и 6.
Особенности оборудования
  • Подходит для испытаний на водонепроницаемость IPX3, IPX4, IPX5 и IPX6
  • Высококачественный стальной внешний корпус с эмалированной отделкой для повышения долговечности
  • Внутренняя камера и поворотная панель из нержавеющей стали SUS304 для устойчивости к коррозии
  • Прозрачное окно наблюдения с внутренним светодиодным освещением для контроля испытаний
  • IPX3/4: Конфигурировано с колеблющимися трубками R200mm, R400mm и R600mm согласно спецификациям IEC60529 на рисунке 4.
  • IPX5/6: Конфигурация с распылительной соплами согласно спецификациям IEC60529, фигура 6
  • Высококачественный шаговый двигатель для привода вращающейся платформы с автоматическим управлением вращения вперед/назад
  • Программируемая продолжительность испытания: 0-999 минут через интерфейс сенсорного экрана
  • 7-дюймовый сенсорный экран + система управления PLC с электрическими компонентами Omron
  • Внутренняя водонепроницаемая розетка для питания образца во время испытаний
  • Всеобъемлющая защита безопасности: защита от утечек, защита от нехватки воды, защита от короткого замыкания
Технические спецификации
Технические параметры Основные параметры
Размер внутренней камеры L1400×W1400×H1400 мм
Размер внешней камеры L1880 × W4200 × H2200 мм
Разрешенные размеры продукции Длина и ширина ≤ 1000 мм, высота ≤ 100 мм
Диаметр поворотника ¢200 мм и 600 мм
Максимальная нагрузка вращающего устройства ≤ 20 кг
Скорость вращающего устройства 1-5 р/мин (регулируемый)
Поворотное устройство Всегда положительный / положительный и отрицательный альтернативный
Корректировка потока Ручное регулирование с помощью потокомера
Время испытания 0-999 минут
Образец питания Внутренняя водонепроницаемая розетка для питания образца во время испытаний
Водоснабжение Встроенный резервуар для воды объемом 90 л с возможностью переработки
Общая масса Примерно 450 кг
Необходимое пространство 4.4m(D) × 2,2m(W) × 2,4m(H)
Спецификации осциллирующих труб IPX3/4
Осилляционная трубка R200mm, R400mm и R600mm
Расстояние между соплами и образцами В пределах 200 мм
Расстояние между отверстиями распыления 50 мм
Угол колебания колеблющейся трубы ±60° (IPX3), приблизительно ±160° (IPX4)
Угол между двумя отверстиями 120° (IPX3), 180° (IPX4)
Игловая дыра φ0,4 мм
Скорость колебания IPX3: 15 раз/мин; IPX4: 5 раз/мин
Поток воды на отверстие 00,07 л/мин + 5%
Давление распыления 80-150 кПа
Примечание: стандарт требует IPX3: 120°; IPX4: почти 360°. Из-за расположения проигрывателя 360° не может быть достигнуто во время фактического тестирования. Без проигрывателя 360° можно достичь.
IPX5/6 Спецификации реактивных сосудов
IPX5 Открытие струи сосуда 60,3 мм
IPX6 Открытие струи сосуда 12.5 мм
IPX5 Поток струи 120,5±0,625 л/мин
IPX6 Поток струи 100±5 л/мин
Давление воды Регулируется в соответствии с указанным потоком воды
Дистанция рейса 2.5M (насадка от центра проигрывателя)
Способ крепления сопла Механическая фиксация
Электрические параметры
Силовое питание 380 В, 50 Гц
Мощность оборудования 5.0КВт
Защита безопасности Защита от утечек, защита от нехватки воды, защита от короткого замыкания
Требования к установке
Использование пространства
  • Ровность земли с надлежащим дренажем
  • Водостойкие полы и стены
  • Подъемность грунта ≥ 200 кг/м2
  • Хорошо проветриваемая зона
  • Нет сильных вибраций или электромагнитных полей
  • Отсутствие горючих, взрывоопасных, коррозионных веществ или пыли
  • Пространство для обслуживания: 800 мм сзади, слева, справа, сверху; 1400 мм спереди
Условия окружающей среды
  • Температура: 5°C-35°C
  • Относительная влажность: ≤ 85%
  • Давление воздуха: 86 кПа ≈ 106 кПа
Требования к питанию
  • Напряжение/частота: AC400V; 50Hz; трехфазный четырехпровод + защитное заземление
  • Мощность: 5,0 кВт
  • Защитное сопротивление заземлению: <4Ω
  • Специальный воздушный переключатель защиты от утечек в пределах 2 метров
  • Не допускаются переключатели ножей или розетки
Требования к источникам воды
  • Давление воды ≥ 0,2 МПа при 4-точечном кране
  • Положение крана в пределах 2 метров от оборудования
  • Тип водопроводной трубы DN15 (требуется адаптер, если он отличается)
IPX5-6 Дисплей испытания на воду
IPX5-6 water test chamber operational display IPX5-6 water test chamber close-up view
