Испытательная система электромагнитной совместимости 30МХз-6ГХз РЭ излучения радиации КИСПР 15

Испытательные системы ЭМИ электромагнитной совместимости РЭ излучения радиации КИСПР 15

Стандарты & статьи:

КИСПР 11/ГБ4824: Промышленное, научное и медицинское оборудование радиочастоты (ИЗМА) и подобное оборудование – характеристики помехи радиочастоты – пределы и методы измерения
КИСПР 12: Корабли, шлюпки и характеристик-пределы помехи двигател-радио внутреннего сгорания и методы измерения для защиты с приемников доски
КИСПР 13/ГБ13837: Приемники передачи звука и телевидения и связанное оборудование – характеристики помехи радио – пределы и методы измерения
КИСПР 14-1/ГБ4343.1: Электромагнитная совместимость. Требования для бытовых приборов, электрических инструментов и подобных приборов - части 1: Излучение
КИСПР 15/ГБ17743: Пределы и методы измерения характеристик помехи радио электрического освещения и подобного оборудования
КИСПР 22/ГБ9254: Оборудование информационной технологии – характеристики помехи радио – пределы и методы измерения

Образцы и ограничения:

Проектировать медицинское оборудование (ИЗМА) и оборудование (ITE) информационной технологии

Применение:

Использованный для того чтобы испытать излучения радиации ЭУТ.

Принцип теста:

КИСПР 11, КИСПР 32 и другие стандарты, проектирующ медицинское оборудование (ИЗМА) и оборудование (ITE) информационной технологии, потребность раскрыть предпосылки или безэховую камеру 30МХз над тестом излучения.

Структура:

Главное испытательное оборудование: приемник, приемная антенна ЭМИ, предусилитель, программное обеспечение теста ЭМК.
Испытательная среда: безэховая камера (не включенная в этой системе, опционный, или клиенте подготовить ее)

Окружающая среда пользы:

Электропитание: 380В ± 10% 50/60Хз
Температура окружающей среды: °К 5 | °К +40, там должно быть никакой высокой концентрацией объектов пыли, коррозионного газа, огнеопасных и взрывно

Технические параметры:

Главное испытательное оборудование	Приемник, приемная антенна ЭМИ, предусилитель, программное обеспечение теста ЭМК.
Испытательная среда	Безэховая камера
Измеряя расстояние	Оно ссылается на расстояние между пунктом где ЭУТ самые близкие к антенне и проекции центра антенны на том основании. Приоритет дается методу 10 м, опционному методу 3 м
Высота антенны	Высота антенны от земли должна быть поменяна внутри определенный ряд для того чтобы получить максимальное чтение которое произошло бы когда сразу и отраженные волны в участке. На измеряя ≤ расстояний 10 м, высота антенны предпочтительно поменян от 1 м до 4 М.
Диапазон изменения частот	30МХз-6ГХз

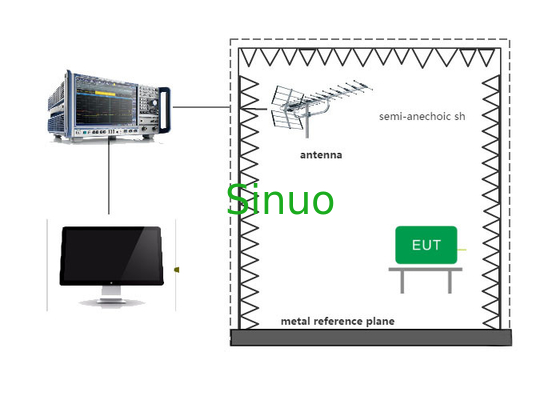

Схематическая диаграмма
