IEC 60898-1 Характеристики отключателей испытания повышения температуры

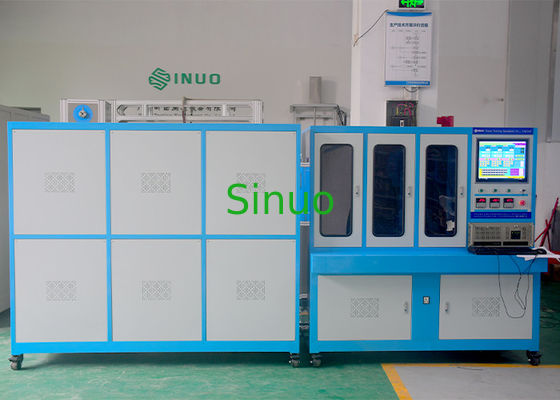

Машина для испытания характеристик срабатывания автоматического выключателя IEC 60898-1, испытание на повышение температуры

Обзор продукта:

Испытательное оборудование разработано и изготовлено в соответствии со стандартными требованиями

пунктов 9.8, 9.9 и 9.10 IEC60898-1, пункта 7.2.1 IEC 60947-1 и т. д.

Оно предназначено для проверки соответствия автоматического выключателя требованиям, которые применяются при 1,13, 1,45 и 2,55-кратном номинальном токе, чтобы проверить, сработает ли он в течение указанного времени. Испытательное оборудование также может проверять характеристики мгновенного срабатывания автоматического выключателя, то есть подавать ток от 3 до 20 раз больше номинального для проверки, выйдет ли он из строя во времени. Также соответствует требованиям 28-дневного испытания и испытания на повышение температуры.

Подходит для онлайн-тестирования автоматических выключателей в литом корпусе и автоматических выключателей малогабаритных перед выходом с завода. Это необходимое оборудование для тестирования электрических характеристик производителей автоматических выключателей.

Технические параметры:

Характеристики оборудования:

Камера оборудования сварена из высококачественной стали, пластина покрыта и герметизирована, а поверхность имеет антистатическое, антикоррозийное и антикоррозийное покрытие. Верхняя часть оборудования оснащена панелью, выключателем питания и различными концами проводов (для испытания задержки срабатывания). Оборудование разумно спроектировано и используется с преимуществами удобства, простоты эксплуатации, надежной работы и красивого внешнего вида.

В соответствии с задержкой срабатывания пункта 9.10.2.1 или 9.10.2.2 стандарта IEC60898-1 камеры в SN2501C можно испытывать независимо друг от друга одновременно. В соответствии с мгновенным испытанием пункта 9.10.3.2-9.10.3.4 стандарта IEC60898-1 его можно испытывать только в разное время.

Камера оснащена нагревательным устройством с диапазоном регулирования температуры RT+5~50°C, так что образцы модели в камере можно использовать при нормальной температуре окружающей среды, и включает в себя функцию мониторинга температуры окружающей среды в трех направлениях.

Программное обеспечение должно позволять завершать выполнение любой программы испытаний в любое время, не дожидаясь завершения стандартной процедуры, сохраняя результаты, полученные на момент завершения.

Принцип испытания:

Это испытательное оборудование использует принцип низкого напряжения и высокого выходного тока, использует большой ток в машине для изоляции выходного тока трансформатора, устанавливает размер тока через сенсорный экран, а источник постоянного тока регулирует размер выходного тока трансформатора, который имеет функцию автоматической стабилизации тока. Он имеет опцию установки времени испытания с помощью сенсорного экрана и сравнения времени срабатывания испытания для оценки качества автоматического выключателя.
