IEC 61009-1 Машина для испытания механических ударов на прерыватели
| Applied Standard: | IEC 61009-1;IEC 60898-1 | Coil Spring: | Коэффициент эластичности 25N/мм |
| Drive Mode: | Механизм привода двигателя - кулачок | Turntable Angle: | Можно фиксировать вращение 4-90° |
| Drop Height: | 40 мм | Load Output: | 0-999999s |
| High Light: | Turntable безэховой камеры,Turntable испытательного оборудования EMC,Turntable тестера 2m EMC |
||

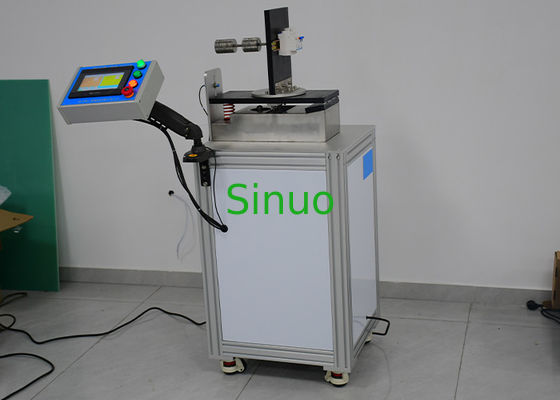

Машина для испытания автоматических выключателей на механический удар IEC 61009-1
Обзор продукта:
Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC60898-1:2015 и т. д.
Оно используется для испытаний автоматических выключателей для проверки ударопрочности открытых частей автоматических выключателей, которые могут подвергаться механическим ударам при нормальном использовании.
Принцип испытания: Поднять монтажную пластину с автоматическим выключателем с помощью кулачка управления двигателем и мгновенно свободно уронить на металлическую стопорную пластину, оснащенную витой пружиной с коэффициентом упругости 25 Н/мм. Повторить это 50 раз, и образец переключает другие три направления на 90 градусов с помощью поворотного стола и повторяет испытание 50 раз.
Особенности: 1. Управление ПЛК, работа с сенсорным экраном, привод серводвигателя, точное управление.
2. Высота падения определяется эксцентриситетом кулачка, без отклонений.
3. Применяется витая пружина с индивидуальным коэффициентом упругости Yiheda.
4. Поворотный стол может поворачиваться на 4-90°, что действительно имитирует испытание автоматического выключателя на ударопрочность во всех направлениях.
Технические параметры:
| Модель | SN2506 |
| Испытательная станция | Одиночная |
| Метод электрического управления | Интеллектуальное интегрированное управление ПЛК, работа с интерфейсом человек-машина |
| Режим привода | Кулачок механизма привода двигателя |
| Витая пружина | Коэффициент упругости 25 Н/мм |
| Основание A, платформа B, доска C | Твердая древесина, окрашенная в черный цвет |
| Высота падения | 40 мм |
| Поворотный стол | Может быть зафиксирован поворотом на 4-90° |
| Веса | 100 г * 10 шт., 150 г * 5 шт., 200 г * 5 шт. |
| Количество испытаний | 0-999999 раз, предустановка на сенсорном экране |
| Выход нагрузки | 0-999999 с, предустановка на сенсорном экране |
| Размер | 900 мм × 600 мм × 1350 мм |
| Вес | Около 110 кг |
| Электропитание | AC380V ± 10% 50 Гц, 1 кВА |
