IEC 61009-1 Источник питания для испытания автоматических выключателей

Система испытаний нагрузки для автоматических выключателей IEC 61009-1

Стандарты и пункты:

Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC 60898-1:2015 пункт 9.11 и т.д.

Используется для обеспечения регулируемого напряжения нагрузки, тока и коэффициента мощности при испытаниях механико-электрических контактных систем. Подходит для испытаний коммутационной способности и нормального срока службы выключателей для бытовых и аналогичных стационарных электроустановок. Также подходит для испытаний отключающей способности и нормального срока службы вилок и розеток для бытовых и аналогичных целей, а также для испытаний электрической прочности ламп и других аналогичных испытаний.

Принцип испытания: Шкаф нагрузки выдает трехфазное питание и трехфазный вход нагрузки, при этом нагрузка может быть разделена на резистивную, индуктивную или емкостную (тип люминесцентной лампы) нагрузки и три в одном опционально. Ток нагрузки: 8-130A с ручной регулировкой, выходное линейное напряжение переменного тока: 10-400 В с ручной регулировкой. Выходной коэффициент мощности 0,3 ~ 0,999 электрически регулируемый. Устройство обладает преимуществами красивого внешнего вида, разумной компоновки и простоты эксплуатации.

Особенности:

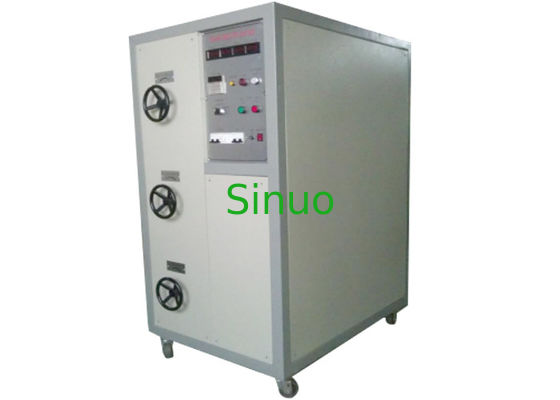

Шкаф нагрузки имеет цельную стальную конструкцию рамы и белую уплотнительную панель Toyota. Верхняя передняя часть - панель управления, на которой расположены выключатель питания, ток включения изделия, напряжение и мощность, прибор отображения коэффициента мощности, выключатель питания нагрузки, различные индикаторы состояния, кнопки пуска и останова, переключатель преобразования емкости, переключатель типа нагрузки и сигнализация и т. д. Нижняя часть соответствует ручке регулировки выходного напряжения, ручке регулировки тока и ручке регулировки индуктивности каждого канала. Каждый шкаф нагрузки имеет функцию «три в одном» резистивной, индуктивной и емкостной (тип люминесцентной лампы) нагрузки, которая может переключаться с помощью переключателя. Внутри шкафа нагрузки используется принудительное воздушное охлаждение. В задней и нижней части шкафа нагрузки имеются клеммные колодки, которые можно соединить с тестером срока службы вилок и розеток с помощью проводов, а также выводить ток, напряжение и мощность в процессе испытаний.

Технические параметры:

Модель	SN2117C-130A
Испытательная станция	Одиночная
Метод электрического управления	Кнопочное управление, отображение прибора
Встроенная нагрузка	Комбинация трехфазных резисторов, реакторов и конденсаторов
Выходное напряжение	10 ~ 400 В, точность ± 0,5%, цифровой дисплей
Выходной ток	10～130A, точность ±0,5%, цифровой дисплей
Коэффициент мощности	0,3～0,98, точность ±0,5%, цифровой дисплей
Выходная мощность	0 ~ 120 кВт, точность ±0,5%, цифровой дисплей
Режим нагрузки	Резистивный, индуктивный и емкостной три в одном, переключаемый
Емкостная нагрузка	70 мкФ, 140 мкФ, 7,3 мкФ опционально
Выход нагрузки	Каждый выход нагрузки и альтернативный выход нагрузки опциональны
Количество испытаний	0~999999 раз, можно установить
Мощность нагрузки	1*125 кВА
Метод охлаждения	Принудительное воздушное охлаждение
Сигнализация превышения	Верхний предел выходного тока составляет 130 А, и выход будет автоматически отключен при превышении 135 А
Размер	1800 мм × 1200 мм × 1800 мм
Вес	Около 1400 кг
Электропитание	Трехфазный четырехпроводной AC380/50 Гц, 130 кВА/станция
