IEC 61009-1 Тестер механической и электрической долговечности автоматического выключателя

Тестер механической и электрической долговечности автоматических выключателей IEC 61009-1

Стандарты и пункты:

Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC 60898-1:2015 пункт 9.11 и т.д.

Он может проводить испытания на механическую и электрическую долговечность автоматического выключателя, а поддерживающий шкаф нагрузки может реализовать испытание автоматического выключателя под нагрузкой в условиях номинального напряжения и номинального тока. Также может использоваться для проверки механизмов свободного расцепления. Система независимого управления ПЛК + сенсорный экран используется для завершения автоматического управления испытуемыми изделиями. Технология автоматического управления используется в процессе испытаний, которая может завершить статистику и суммирование времени испытаний, контролировать время включения и время отключения, а также интеллектуально оценивать состояние контактов. Используйте сенсорный экран и программируемый логический контроллер (ПЛК) в качестве основного блока управления и используйте цилиндр в качестве движущей силы для включения и отключения автоматического выключателя. Для автоматического выключателя с автоматическим включением и отключением машина обеспечивает питание постоянным и переменным током для питания автоматического выключателя, а эффект управления включением и отключением автоматического выключателя достигается путем управления источником питания.

Особенности:

1. Корпус оборудования выполнен из цельного высококачественного стального интегрированного шасси, распыляемой герметизирующей пластины, а поверхность покрыта антистатическим, антикоррозийным и антикоррозийным покрытием.

2. Панель и кнопки управления расположены на правой стороне оборудования, что удобно в использовании и имеет красивый внешний вид.

3. Оборудование оснащено защитным кожухом, и испытания проводятся в кожухе для защиты.

4. Оборудование совместимо с производством автоматических выключателей в литом корпусе 3P-4P и изделий с токовыми характеристиками 63A～125A.

5. Ток рамы не используется для испытаний одновременно. Оборудование оснащено набором приспособлений для автоматического включения и отключения. Ток оборудования зависит от формы изделия. Например, ток проводит, когда изделие замкнуто, и ток не проводит после того, как изделие разомкнуто, и цикл повторяется последовательно, а ток нагрузки регулируется, и ток накладывается от 1-125A, и количество включений и отключений можно установить вручную. (Неограниченно, доступно в интерфейсе параметров сенсорного экрана для настройки) Оборудование имеет всего четыре пары приспособлений, одновременно можно испытывать только одно изделие, а испытательный источник питания представляет собой набор.

Технические параметры:

Модель	SN2503
Метод электрического управления	Интеллектуальное интегрированное управление ПЛК, работа интерфейса человек-машина
Элементы испытаний	1. Испытание на долговечность автоматического выключателя без автоматического включения и отключения 2. Испытание на долговечность автоматического выключателя с автоматическим включением и отключением под напряжением
Испытуемое изделие	3~125A, совместимо с испытаниями на механическую и электрическую долговечность однополюсных ~ четырехполюсных миниатюрных автоматических выключателей соответственно, не испытывается одновременно
Режим отключения	Собственный электромагнитный или внешний цилиндр автоматического выключателя толкает отключение и включение
Режим привода	Цилиндрический привод
Испытательная станция	3 станции
Напряжение питания катушки автоматического выключателя	AC0~300V
Метод установки напряжения	Автоматическая регулировка
Разрешение	0,1 В
Точность	2±％
Напряжение питания катушки автоматического выключателя	DC0~60V
Метод установки напряжения	Автоматическая регулировка
Разрешение	0,1 В
Точность	2±％
Настройка времени включения	1~999,9 с
Настройка времени отключения	1~999,9 с
Настройка времени включения и отключения	1~999999
Защитная функция	Перенапряжение, перегрузка по току, короткое замыкание
Звуковое и световое сигнальное устройство	Напоминайте оператору во время испытаний или при появлении неквалифицированных испытуемых изделий
Размер	1200 мм×800 мм×1500 мм
Вес	Около 200 кг

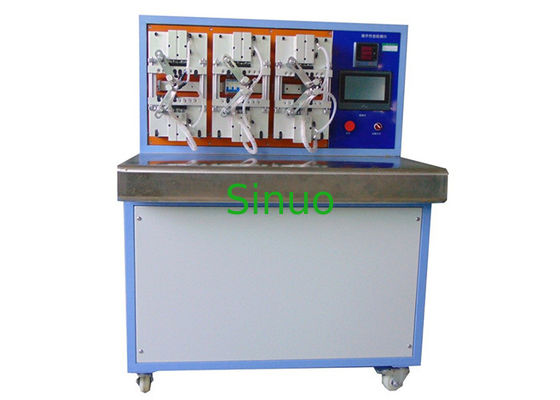

Отображение деталей:
