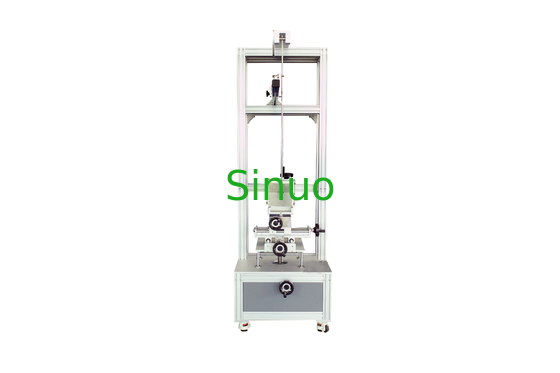

Испытатель воздействия маятника с низкой энергией IEC 60898 для испытания выключателей и розетки

МОК:	1
цена:	Customized
Стандартная упаковка:	фанерный ящик
Срок доставки:	30 дней
Метод оплаты:	банковский перевод
Пропускная способность:	10 комплектов в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

СН2507

Применяемый стандарт:

МЭК60898-1

Удар массовый:

150±1г (200г)

Масса крепления:

10±1кг

Размер монтажного кронштейна:

175*175*8 мм

Ряд образца:

Тип панели/рельса/вставки/монтажа панели

Ударная головка:

R10 Полиамид, Твердость HR100

Кронштейны:

Может поворачиваться на ±90°

Регулирование положения:

Регулировка 100～100 мм

Выделить:

IEC 60898 Измеритель воздействия маятника

Испытатель воздействия маятника с низкой энергией

Испытатель воздействия маятника на разрывник

Описание продукта

Испытатель воздействия маятника с низкой энергией IEC 60898 для испытания выключателей и розетки

Обзор продукта:

Данное оборудование для испытаний на воздействие маятника с низкой энергией предназначено для выполнения испытаний на сопротивление механическому воздействию в соответствии со стандартами IEC 61009-1:2012 и IEC 60898-1:2015.Он применим к разъемам переключателей., панельные и рельсовые выключатели, контакторы, монтажные коробки и другие электрические устройства, которые могут подвергаться механическому напряжению во время нормального использования.

При помощи 1-метрового принципа маятника (испытание Eha) ударный молот высвобождается с определенной высоты, обеспечивая точное воздействие на испытуемый образец посредством преобразования гравитационной энергии.Это моделирует реальные механические удары для оценки долговечности и конструктивной безопасности подверженных воздействию частей.

Ключевые особенности:

Соответствие стандарту: IEC 61009-1:2012, IEC 60898-1:2015
Не требуется установки: конструкция на полу, готовая к использованию
Гибкий креп: полностью регулируемый в направлении X, Y, Z (± 100 мм) и способный к вращению ± 90° вокруг горизонтальной и вертикальной осей
Целенаправленное испытание удара: угол выпуска может быть скорректирован, чтобы поразить передние или боковые поверхности образца.
Универсальная поддержка образцов: совместима с панельной установкой, рельсовой установкой и всасывающими выключателями

Технические параметры:

Модель	СН2507
Применимый диапазон выборки	Переключатель, установленный на панели, рельсовый, всасываемый, установленный на панели
Голова ударного элемента	R10 полиамид, твердость HR100
Масса ударного элемента (эквивалентная масса)	150±1г ((200г)
Качество кронштейна	10±1кг
Подвески для установки	Может вращаться ± 90° вокруг крепления пластины, крепление пластины может вращаться ± 90° вокруг вертикальной оси, X, Y, Z три оси могут быть настроены
Регулирование положения	Подвеска X-100?? 100 мм, Y-100?? 100 мм, Z-100?? 100 мм регулируемый ход
Маятник для качания	Стальной маятник длиной 1000±1 мм, массой 100±1 г, наружным диаметром материала 9 мм и толщиной стенки 0,5 мм
Высота удара	0-500 мм, дисплей масштаба (соответствующее преобразование угла)
Пластина крепления выключателя	1751758 ламинированная доска
Установка образца	Установка для установки выключателя, не закрытая Машины для установки печатных разрывов
Размер	860 мм × 650 мм × 2000 мм
Вес	Около 140 кг.

Высота падения:

Энергия /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Эквивалентная масса в кг	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Высота падения ± 1% мм	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Примечание 1, см. Примечание 3.2.2Примечание 2: единица энергии этой части джоуля (J) получена из стандартного ускорения гравитации (g), общее значение g: 10 м / с2.

Испытатель воздействия маятника с низкой энергией IEC 60898 для испытания выключателей и розетки 2

Испытатель воздействия маятника с низкой энергией IEC 60898 для испытания выключателей и розетки 3

Испытатель воздействия маятника с низкой энергией IEC 60898 для испытания выключателей и розетки 4
