IEC 60947-1 Оборудование для комплексного тестирования отключения автоматических выключателей

Основные свойства
Место происхождения: Китай
Название бренда: Sinuo
Сертификация: Calibration Certificate (Cost Additional)
Номер модели: SN2501
Торговая недвижимость
Минимальное количество заказа: 1
Цена: Customized
Условия оплаты: L/C, T/T, западное соединение,
Возможность поставки: набор в месяц 10
Тэги

испытательные системы емк

электромагнитные обслуживания испытания

испытательная лаборатория емк
Технические характеристики
Applied Standard: МЭК 60947-1, МЭК 60898-1 Tripping Test Content: Задержка, мгновенное испытание
Output AC Current: 3 ~ 350 А Current Accuracy: 0,5 уровня
Output AC Voltage: 0 ~ 5 В Voltage Accuracy: 0,5 уровня
High Light:

испытательные системы емк

,

испытательная лаборатория емк
Описание продукта



Комплексное испытательное оборудование для проверки срабатывания автоматических выключателей IEC 60947-1





Стандарты и пункты:



IEC 60947-1 Аппаратура распределения и управления низковольтная. Часть 1: Общие правила

IEC 60898-1:2015 Электрические принадлежности. Автоматические выключатели для защиты от сверхтоков для бытовых и аналогичных установок. Часть 1: Автоматические выключатели переменного тока. Пункт 9.10 Испытание характеристик срабатывания





Информация о продукте:



Предназначено для проверки характеристик срабатывания автоматических выключателей с задержкой по времени путем подачи тока, в 1,13, 1,45 и 2,55 раза превышающего номинальный, чтобы убедиться, что срабатывание происходит в указанном диапазоне времени.



Также способно проверять характеристики мгновенного срабатывания, подавая ток, в 3–20 раз превышающий номинальный, чтобы определить, реагирует ли выключатель в пределах требуемых временных ограничений.



Это оборудование особенно подходит для онлайн-тестирования литых автоматических выключателей (MCCB) и малогабаритных автоматических выключателей (MCB) перед отправкой, что делает его важным решением для проверки электрических характеристик на производственных линиях автоматических выключателей.

Благодаря быстрой настройке приспособлений, полностью автоматизированным процедурам тестирования и интеллектуальной оценке результатов, оно значительно повышает эффективность производства и контроль качества для производителей.





Метод испытания:



Это испытательное оборудование использует принцип низкого напряжения и высокого выходного тока, использует внутренний высоковольтный изоляционный трансформатор для выдачи тока, устанавливает размер тока через сенсорный экран для управления источником постоянного тока, а источник постоянного тока управляет размером входного напряжения первичной обмотки трансформатора для регулировки размера выходного тока. Он имеет функцию автоматической стабилизации тока. Время испытания устанавливается через дисплей сенсорного экрана и сравнивается со временем срабатывания при испытании, чтобы оценить качество автоматического выключателя.

Входная мощность оборудования: трехфазная 380 В/50 Гц/10 кВА;

Характеристики испытания литых автоматических выключателей: малые характеристики мгновенного срабатывания, характеристики срабатывания с задержкой, испытание на повышение температуры

Режим управления: управление с помощью сенсорного экрана ПЛК





Технические параметры:



Камера постоянной температуры
  • Камера постоянной температуры объединена с испытательной машиной для поддержания температуры: комнатная температура ~ 50 градусов, разрешение по температуре 0,1 градуса, стабильность температуры ± 1 градус.
Параметры срабатывания с задержкой
  • Выходной переменный ток: 3~350A;
  • Выходное переменное напряжение: 0~5 В;
  • Путь выходного тока: 1 путь, контакты многополюсного автоматического выключателя подключены последовательно для проверки нескольких выключателей;
  • Испытание малогабаритных автоматических выключателей: 3~125A
  • Форма выходного тока: синусоидальная (оборудование для коррекции искажения формы тока не более 5%, системная ошибка не более 3%)
  • Режим управления током: автоматическая регулировка, ток устанавливается на сенсорном экране;
  • Точность тока: уровень 0,5;
  • Точность напряжения: уровень 0,5;
  • Коэффициент трансформации: 400/5A;
  • Время испытания: 1~999999 с;
  • После подачи тока, в 1,13 раза превышающего ток, он автоматически увеличится до тока, в 1,45 раза превышающего ток, за 5 секунд;
Параметры испытания мгновенного срабатывания
  • Приспособление: используется терминальный метод, мгновенный один пост; соответствует автоматическому выключателю 1-4P
  • Выходной ток: переменный ток 100A~10000A;
  • Количество путей выходного тока: 1 путь,
  • Точность тока: 5 уровней;
  • Разрешение: 1A
  • Время мгновенного испытания ≤0,2 с;
  • Настройка верхнего предела времени срабатывания: 1~200 мс;
  • Настройка нижнего предела времени срабатывания: 1~200 мс;
  • Испытательный пост: 1 пост
  • Метод управления оборудованием: управление ПЛК + сенсорный экран
  • Время синхронизации: 1~999 мс;
  • Функция защиты: защита от короткого замыкания, защита от перегрузки, защита от утечки;
  • Температура окружающей среды: 0 ~ +40℃;
  • 15) Относительная влажность: (20 ~ 90)% относительной влажности;
  • Размер шасси: длина 100*ширина 780*высота 1600
Испытание на повышение температуры
  • Когда автоматический выключатель находится в нормальных рабочих условиях и испытывается в соответствии с указанными условиями, повышение температуры каждого компонента не должно превышать предельное значение, указанное в таблице 7;
  • Автоматический выключатель не должен быть поврежден, чтобы повлиять на его функцию или безопасное использование;
  • 8-канальное измерение температуры, разрешение по температуре 0,1 градуса;
  • Провода для испытания на повышение температуры: 1, 1,5, 2, 5, 4, 6, 10, каждая спецификация длиной 1 метр, по 5 штук;
  • Провода для испытания на повышение температуры: 16, 25, 50, каждая спецификация длиной 2 метра, по 5 штук;
  • Специальный клей для повышения температуры: 1 флакон;
  • Вода для растворения клея: 1 флакон;
  • Диапазон измерения 0~200 градусов;
  • Модель термопары: тип T;
  • С отображением кривой температуры; С таблицей записи данных о температуре.


Отображение деталей:

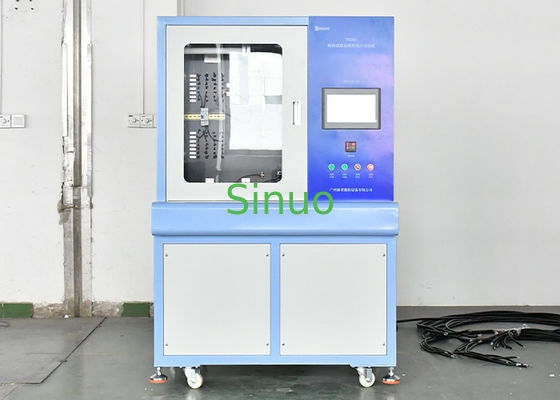

IEC 60947-1 Оборудование для комплексного тестирования отключения автоматических выключателей
