IEC60898-1 Пункт 9.13 MCB Механическое оборудование для испытаний на удар 200 g

IEC60898-1 Пункт 9.13 MCB Механическое оборудование для испытаний на удар 200 g

Стандарты и положения:

Испытательное оборудование соответствует стандартным требованиям IEC 60898-1:2015 "Электрические аксессуары - выключатели для защиты от перетока для бытовых и аналогичных установок - Часть 1:Переключатели для.c.Пункт 9.13 Испытание механических напряжений, IEC 61009-1:2012 и т.д..

Цель испытания:

Он используется для разъемов выключателей, поверхностных монтажных коробок, контактторов, формованных корпусов переменного тока, воздушных выключателей и т. д.для проверки устойчивости к ударам подвергаемых воздействию частей, которые могут подвергаться механическому воздействию при нормальном использовании.

Принцип испытания:

Согласно испытанию Eha: маятник, ударный элемент свободно освобождается на определенной высоте через 1 метр маятника, поражает образец в самой низкой точке в вертикальном направлении,и через преобразование гравитационной потенциальной энергии в кинетическую энергию, цель испытания воздействия на образец достигнута.

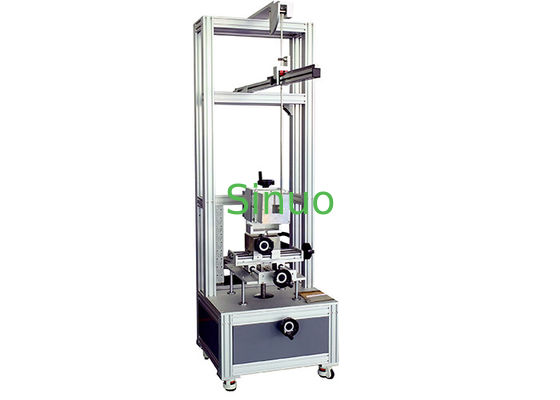

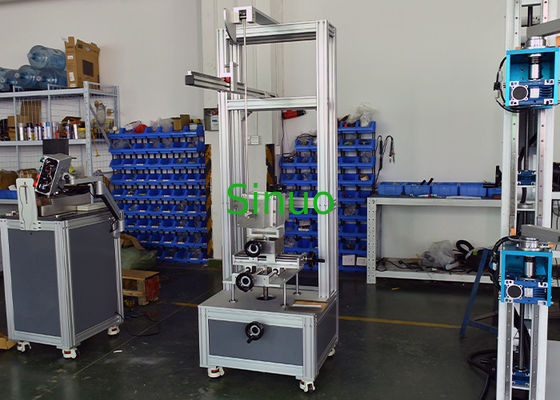

Структура:

Это оборудование, также называемое низкоэнергетическим аппаратом для испытаний воздействия маятника, имеет конструкцию, установленную на полу, которая не требует постоянной установки.Устройство для установки образца предлагает многонаправленную регулируемость, включая вертикальные, горизонтальные и глубинные регулировки. Кроме того, он позволяет вращаться вокруг оси, перпендикулярной к крепежной пластине, и вертикальной оси,обеспечивая пять степеней свободы для точного позиционирования.

Рука маятника оснащена регулируемым механизмом угла отпуска через точку поворота, позволяющим наносить целенаправленные удары в различных позициях на передней и боковой сторонах образца.Эта гибкая конструкция полностью отвечает требованиям испытаний на удар для большинства аналогичных продуктов в промышленности.

Технические параметры:
