Name: IEC 61009-1 Автоматические выключатели 500 мм Машина для испытания на механическое воздействие
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6618
Availability: InStock

МОК:	1
цена:	Customized
Стандартная упаковка:	переклейка
Срок доставки:	30 дней
Метод оплаты:	Л/К, Т/Т, западное соединение, МонейГрам
Пропускная способность:	Набор 10 в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

SN6618

Применяемый стандарт:

IEC 61009-1

Удар массовый:

150±1г (200г)

Масса крепления:

10±1кг

Размер монтажного кронштейна:

175*175*8 мм

Ряд образца:

Тип панели/рельса/вставки/монтажа панели

Ударная головка:

R10 Полиамид, Твердость HR100

Выделить:

Испытательная система IEC 61000-4-6 BCI

Испытательная система EMC BCI

испытательное оборудование 400MHz EMC

Описание продукта

Машина для испытания на механическое воздействие IEC 61009-1 для автоматических выключателей 500 мм

Конфигурация системы:

Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC60898-1:2015 пункт 9.13 и т. д.

Используется для розеток, коробок для поверхностного монтажа, контакторов, литых корпусов автоматических выключателей переменного тока и т. д. для проверки ударопрочности открытых частей, которые могут подвергаться механическому воздействию при нормальном использовании.

Принцип испытания: В соответствии с испытанием Eha: маятник, ударный элемент свободно отпускается с определенной высоты через 1-метровый маятник, ударяет по образцу в нижней точке в вертикальном направлении, и посредством преобразования потенциальной энергии гравитации в кинетическую энергию достигается цель испытания образца на удар.

Особенности: Это оборудование, также известное как устройство для испытания на удар маятником с низкой энергией, имеет напольную конструкцию и не требует установки. Кронштейн для крепления образца можно регулировать вверх и вниз, влево, вправо, вперед и назад. В то же время его можно регулировать вокруг оси, перпендикулярной монтажной пластине, и монтажная пластина может вращаться вокруг вертикальной оси, всего wuzhou2 регулируемых. Качающийся стержень может регулировать угол отпускания через ось, чтобы обеспечить удар по разным положениям передней и боковой сторон образца, охватывая требования к испытаниям на удар большинства аналогичных продуктов.

Технические параметры:

Модель	SN2507
Применимый диапазон образцов	Панельный монтаж, рельсовый монтаж, утопленный, автоматический выключатель панельного монтажа
Головка ударного элемента	R10 полиамид, твердость HR100
Масса ударного элемента (эквивалентная масса)	150±1 г (200 г)
Качество монтажного кронштейна	10±1 кг
Монтажные кронштейны	Может вращаться на ±90° вокруг монтажной пластины, монтажная пластина может вращаться на ±90° вокруг вертикальной оси, три оси X, Y, Z можно регулировать
Регулировка положения	Ход кронштейна X-100～100 мм, Y-100～100 мм, Z-100～100 мм регулируется
Качающийся маятник	Стальной маятник длиной 1000±1 мм, массой 100±1 г, наружным диаметром материала 9 мм и толщиной стенки 0,5 мм
Высота падения	0-500 мм, отображение шкалы (соответствующее преобразование угла)
Монтажная пластина автоматического выключателя	1751758 слоистая доска
Приспособление для образца	Негерметичное приспособление для крепления автоматического выключателя Зажимы для крепления автоматического выключателя панельного монтажа
Размер	860 мм×650 мм×2000 мм
Вес	Около 140 кг

Высота падения:

Энергия / Дж	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Эквивалентная масса / кг	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1,7	5	5	10
Высота падения ±1% мм	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Примечание 1, см. примечание 3.2.2; Примечание 2, единица энергии этой части в джоулях (Дж) получена из стандартного ускорения свободного падения (g), целое значение g округлено: 10 м / с2.

Детали отображения:

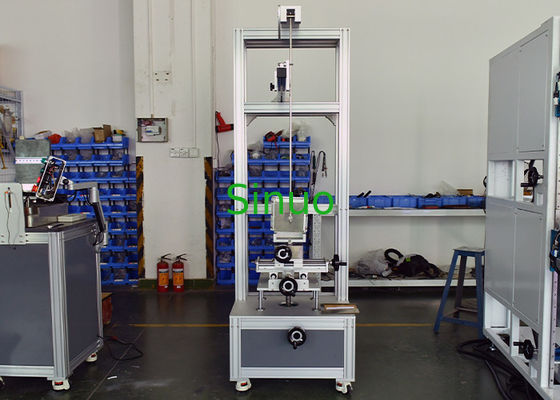

IEC 61009-1 Автоматические выключатели 500 мм Машина для испытания на механическое воздействие 2

IEC 61009-1 Автоматические выключатели 500 мм Машина для испытания на механическое воздействие 3
