Камера экологического теста потолочных вентиляторов лаборатории выхода по энергии ИЭК 60879-2019

IEC 60879-2019 Потолочные вентиляторы Экологическая испытательная камера Лаборатория испытаний энергоэффективности

Обзор:

Эта испытательная лаборатория может выполнять испытания производительности вентиляторов в соответствии с методами, указанными в IEC 60879-2019 и GB / T 13380-2007.Испытательная система может точно измерять параметры производительности, такие как скорость ветра, объем воздуха, скорость вентилятора, расход энергии вентилятора, значение энергоэффективности вентилятора потолочных вентиляторов и декоративных потолочных вентиляторов и может осуществлять отбор проб и анализ продуктов вентиляторов,проверка качества продукции, и требования к исследованиям и разработкам.

Это комплексная камера для измерения разности энтальпии. В лаборатории есть набор устройств для измерения объема воздуха. В испытательной камере используется жесткая полиуретановая доска толщиной 100 мм и 0.6 мм толщины цветные стальные пластины с обеих сторон для теплоизоляции, который обладает хорошим теплоизоляционным эффектом.

В этом испытательном помещении есть внешняя система кондиционирования воздуха, которая используется для регулирования воздушной среды внутри испытательного помещения.и нагревается, чтобы температура и влажность в испытательном помещении соответствовали требованиям условий испытания.

Эта лаборатория должна быть оснащена операционной комнатой для хранения офисных компьютеров, шкафов питания, шкафов управления и переменных частотных источников питания.Этот дом можно построить из досок., который строится покупателем (обычно рядом с лабораторией).

Эта система испытаний в основном управляется компьютером. Оператор находится за пределами испытательной комнаты, и персонал не будет влиять на поле ветра. Испытание оборудования завершается автоматически,и данные испытаний записываютсяЭта система имеет преимущества хорошей повторяемости, высокой эффективности, удобного хранения данных и так далее.

Стандарты

Может быть спроектирован в соответствии со следующими стандартами:

IEC 60879-2019 "Вентиляторы и регуляторы комфорта для бытовых и аналогичных целей - Методы измерения производительности"

GB/T 12021.9-2008 "Минимальные допустимые значения энергоэффективности и классов энергоэффективности для электрических вентиляторов переменного тока"

GB/T 13380-2007 А.С. электрические вентиляторы и регуляторы

Виды ОУТ:

* потолочный вентилятор: 900 ≈ 1800 мм

Содержание испытания:

* Скорость ветра
* Объем ветра
* Скорость вращения
* Соотношение скорости
* Входной ток
* Значение энергоэффективности

Показатели лабораторных измерительных приборов:

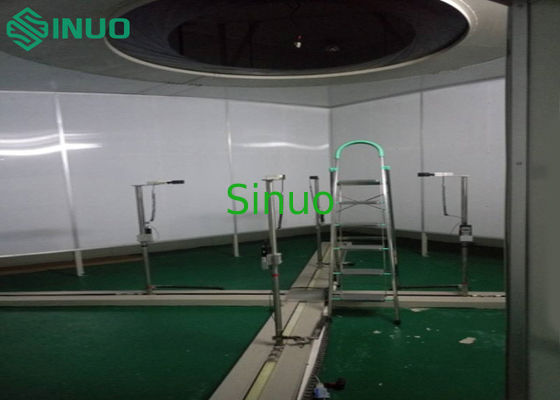

Структура лаборатории:

Испытательное измерительное устройство:

Основные технические параметры:

1Диапазон подъема этапа выборки: 900-1800 мм.
2Расстояние между анемометром и образцом: 1500 мм.
3Анемометр движется по четырем диагональным линиям: 40-1000 мм (автоматическое регулирование).
4Прибор для измерения скорости ветра: марка: Австрия E + E, показание десятичной точки: 0.01m / s, точность прибора: ± 0.2m / s
5Диаметр импеллера: 100 мм
6- Диапазон измерений: 0,40 ~ 30,00 м / с
7Точность измерения: ± 1% показания + 1% диапазона
8Чувствительность к скорости ветра: лучше 0,15 м / с
9. Температурный зонд: диапазон 0 ~ + 50 °C; точность ± 0,5 °C
10Режим управления: домашний сервомотор + направляющий вал.
11Способ управления: компьютерное управление.
12Собирать данные: значение мощности и скорость ветра.
13Обработка данных: автоматическое вычисление средней скорости ветра, объема воздуха, значения энергоэффективности и рейтинга энергоэффективности.
14Функция хранения данных и ссылки.

Принцип и метод испытания потолочного вентилятора:

1. Во-первых, установить потолочный вентилятор через потолочный вентилятор подъемной колонны, и расположить анемометр устройство ниже 1500 мм от плоскости лезвия вентилятора.

2. Настроить температуру в испытательной камере на соответствие условиям испытания (20 °C) и начать испытание после включения вентилятора в течение 1 часа.

3Перед испытанием также необходимо закрыть входы и выходы воздуха, двери и окна.и соответствующий персонал покинуть лабораторию, чтобы убедиться, что лаборатория не подвергается воздействию внешнего воздушного потока.Затем оператор запускает анемометр, чтобы начать собирать параметры анемометра.) под действием вращающегося привода(данные скорости ветра ≥ 9 м/мин, испытанные на всех анемометрах, являются действительными данными).

Лаборатория оснащена регулируемым источником питания, который может уменьшить влияние колебаний сети на испытательные измерения.
