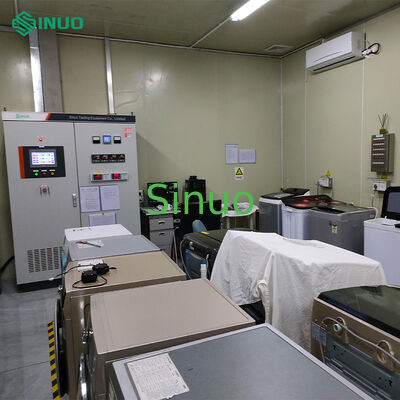

IEC 62552 Система испытаний энергоэффективности холодильников с двумя станциями

Камера для испытания энергоэффективности морозильной камеры холодильника по стандарту ISO 15502 обеспечивает стабильную и надежную среду для испытаний и разработки типа холодильника. В системе можно одновременно разместить 2 холодильника для комплексного тестирования в различных стандартных условиях эксплуатации и смоделированных сценариях использования.

Стандарты соответствия:МЭК 62552:2015

Возможности тестирования:

• Тестирование скорости охлаждения
• Анализ температуры хранения
• Измерение рабочего коэффициента
• Мониторинг энергопотребления
• Оценка мощности замораживания
• Тестирование восстановления нагрузки
• Оценка мощности по производству льда
• Тестирование конденсации

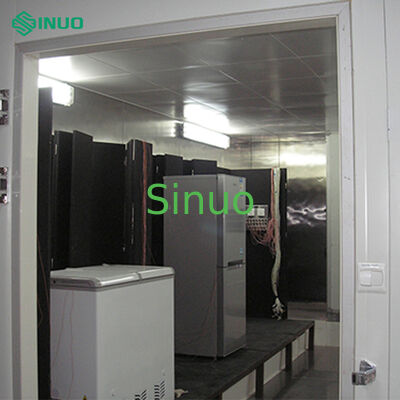

Структура лаборатории:

• Изоляционные панели из пенополиуретана класса В1 толщиной 100 мм.
• Система подачи воздуха сверху и двусторонняя возвратная воздушная система
• Внутренняя/внешняя поверхность стальной пластины толщиной 0,6 мм.
• Потолок из алюминиевых перфорированных панелей
• Внешние размеры: 4000 мм Ш * 4000 мм Д * 3200 мм В
• Одностворчатая дверь с электрообогревом рамы и смотровым окном
• 2 деревянных испытательных стенда (2300 мм Ш * 1200 мм Г * 2300 мм В)

Параметры производительности:

• Диапазон температур: от 0°C до +50°C ±0,3°C.
• Диапазон влажности: от 35% до 93% относительной влажности ±3,0% относительной влажности (контролируется от 10°C до 45°C)
• Скорость ветра: менее 0,25 м/с.
• Скорость нагрева/охлаждения: переход от -10°C до 50°C менее чем за 90 минут.
• Вертикальный градиент температуры: менее 0,88°C/м.

Контроль температуры и влажности:

• Регулятор температуры: SR93
• Диапазон регулирования: от 0°C до 50°C.
• Точность управления: ±0,3°C
• Диапазон контроля влажности: от 35% до 95% относительной влажности.
• Точность контроля влажности: ± 3% относительной влажности.

Измерение температуры:

• Термопары: 2*0,254 мм (Ø), Омега, 20 точек на станцию
• Точность измерения: ±0,3°C (от -5°C до 80°C)
• Изотермические клеммы: специальные розетки American Omega SMP-MF.
• Сбор параметров температуры: Yokogawa GM10, 40 каналов.

Компьютерная система:

• процессор Интел i7
• 8 ГБ ОЗУ
• жесткий диск емкостью 1 ТБ
• 27-дюймовый ЖК-монитор
• Программное обеспечение для тестирования на базе Windows с английским интерфейсом

Кондиционер:

• Компрессионно-конденсаторный агрегат с водяным охлаждением и бесступенчатым регулированием.
• Компрессоры 3HP+3HP Copeland/Danfoss
• Медный теплообменник и змеевик
• Электрический нагреватель из нержавеющей стали с твердотельным релейным управлением.
• Ультразвуковой увлажнитель с автоматической подачей воды
• Центробежная вентиляторная система
• Корпус кондиционера из нержавеющей стали (1,0 мм)

Система управления:

• Контроллер температуры и влажности: SR93
• Программируемый логический контроллер: Mitsubishi PLC
• Сенсорный экран: Mitsubishi 10 дюймов.
• Твердотельные реле: Ximaden или эквивалентные известные бренды.
• Автоматические выключатели и контакторы: марка Schneider
• Комплексные функции сигнализации и защиты.

Конструкция и материалы:

• Приточно-вытяжной шкаф из нержавеющей стали (толщина ≥1,0 ​​мм)
• Изотермические клеммные коробки изготовлены из нержавеющей стали толщиной 1,2 мм.
• Шкаф управления со стальными пластинами толщиной 1,2 мм.
• Все инструменты и комплектующие новые, качественные, с действующими гарантиями.
• Профессиональная организация кабелей со специальной маркировкой

Функции безопасности:

• Система сигнализации горючих газов (диапазон 0–1000 ppm или 0–100 % НПВ)
• Защитные устройства от аномальной температуры, давления, уровня воды, напряжения и тока
• Конструкция электробезопасности соответствует национальным стандартам.
• Надежное заземление с помощью медного провода сечением 2,5 мм².
• Возможность непрерывной работы в течение 72 часов без размораживания.

Программное обеспечение для лабораторных испытаний обеспечивает комплексную функциональность для оценки производительности холодильника:

• Новейшее стандартное программное обеспечение для испытаний, соответствующее стандарту IEC 62552.
• Регулируемая скорость сбора данных (от 3 до 30 секунд)
• Комплексные функции тестирования, включая:
  • Анализ энергопотребления
  • Мониторинг температуры хранения
  • Оценка мощности замораживания
  • Измерение скорости охлаждения
  • Тестирование восстановления температуры
  • Оценка мощностей по производству льда
  • Анализ колебаний напряжения
• Отличная стабильность и надежность
