Обзор системы

Этот проект испытательной лаборатории системы водяного охлаждения с разницей энтальпии мощностью 25RT состоит из двух помещений (одного внутреннего и одного наружного), двух комплектов устройств для измерения разницы энтальпии воздуха и одной системы водоснабжения с постоянной температурой, способной тестировать прототипы максимальной мощностью 25RT. Два внутренних аэродинамических туннеля могут работать одновременно для удовлетворения требований к тестированию мульти-сплит систем VRF. Также предусмотрен расходомер массы хладагента для проведения калибровочных экспериментов по AHRI.

Внутренняя часть этой испытательной лаборатории оснащена системой для тестирования рабочих условий и расхода воздуха с разницей энтальпии. Используя метод разницы энтальпии, она может измерять и контролировать температуру и влажность лабораторной среды. Она может выполнять испытания на охлаждение и обогрев, а также различные испытания рабочих условий для чиллеров с воздушным охлаждением (тепловых насосов), обычных бытовых и коммерческих кондиционеров, а также прототипов VRF. Также включены измерение давления в системе, распределение рабочих температур различных компонентов, электрические характеристики, а также сбор и анализ данных электрических параметров.

(1) Оснащена функциями безопасности для легковоспламеняющихся хладагентов R32 и R454B, автоматической сигнализацией утечек R32 и R454B, функцией автоматической принудительной вентиляции, а все электрические компоненты в испытательной лаборатории являются взрывозащищенными.

(2) Наружная зона лаборатории рассчитана на низкие температуры, с минимальной температурой -35℃ и максимальной температурой 65℃. Между тем, лаборатория оснащена системой водоснабжения с постоянной температурой для обычной воды, которая может удовлетворить требования к испытаниям производительности чиллеров (тепловых насосов) с воздушным охлаждением.

Применяемые стандарты

Проектирование и испытания в соответствии со следующими стандартами:

● ISO5151

● ARI 210/240-2005

● AHIR 340/360-2007

● SASO 2682:2013

● AHRI 440-2008

● ASHRAE37

● S5010-5:2014

● S5010-1:2019

● ISO 13253

● ISO 15042

.......

Испытательные элементы

Эта лаборатория используется для типовых испытаний бытовых кондиционеров и должна обеспечивать следующие стабильные условия испытательной среды:

(1) Номинальное охлаждение (условия T1, T2, T3);

(2) Обогрев тепловым насосом (высокая температура, низкая температура, сверхнизкая температура);

(3) Номинальный обогрев;

(4) Максимальное рабочее охлаждение (условия T1, T2, T3);

(5) Минимальное рабочее охлаждение;

(6) Максимальный рабочий обогрев теплового насоса;

(7) Минимальный рабочий обогрев теплового насоса;

(8) Конденсация и отвод конденсата;

(9) Замораживание (условия T1, T2, T3);

(10) Автоматическое размораживание;

(11) Объем воздуха и статическое давление;

(12) Размораживание в особых условиях;

Любое рабочее условие может быть установлено в диапазоне: внутренняя температура по сухому термометру: 0~50℃, относительная влажность: 30~95%; наружная температура по сухому термометру: -35~60℃, относительная влажность: 30~95%. (Конкретная комбинация температуры и влажности не должна значительно отличаться от комбинации рабочих условий в соответствующих стандартах.) Примечание: Во время испытания скорость ветра вокруг испытуемого образца не должна превышать 2 м/с.

Параметры испытаний

● Измерение электрических параметров испытуемого кондиционера

Количество: 1 шт.

Трехфазный измеритель мощности: импортный класс 0.25.

Точность измерения: (±0.25% от показаний) + (±0.25% от полной шкалы).

Сбор данных: связь с компьютером через порт RS-232C.

Трехфазный измеритель мощности: Yokogawa WT333 (Япония), 1 шт.;

● Измерение высокого и низкого давления хладагента в испытуемом кондиционере

3 точки измерения давления снаружи на комплект, 3 точки измерения давления внутри на комплект, всего 6 точек.

Датчик давления Mc: класс 0.5, 0~6 МПа, всего 6 шт.

Сбор данных: прибор сбора данных Yokogawa (Япония).

● Измерение температуры термопарой испытуемого кондиционера

Требования: всего 40 точек, 20 точек внутри и 20 точек снаружи. Разъемы термопар используют метод быстрого подключения.

Диапазон температур: -270~400℃.

Датчик температуры: диаметр 0.5 мм², термопара типа T.

Сбор данных: прибор сбора данных Yokogawa (Япония).

Основные компоненты лаборатории

● Испытательная лаборатория

● Воздухообрабатывающий агрегат (с водяным охлаждением)

● Устройство измерения, контроля и отбора проб

● Устройства измерения расхода воздуха и разницы энтальпии внутри помещения (два комплекта)

● Система подачи воды с постоянной температурой и давлением

● Питание и защита

● Система управления

● Устройство обработки данных

● Взрывозащищенные системы безопасности лаборатории (оснащены функциями тестирования хладагентов R290 и R32)

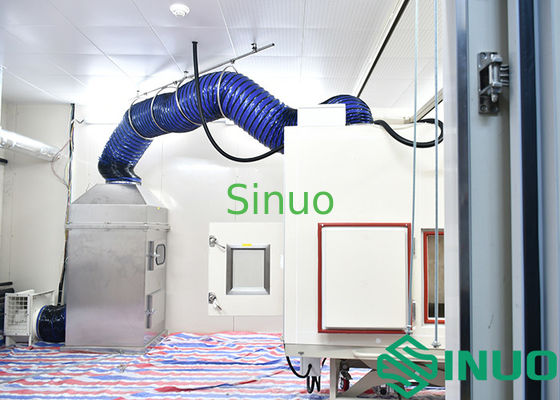

Дисплей лаборатории:
