Система тестирования потребления стиральной машины на 4 станции
| UUT Type: | Стиральные машины | Main Temp.&Huim.: | обычно 23°C и 65% относительной влажности |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/м (16°C-45°C) |
| Wind Speed: | ≤0,25 м/с | Test Station: | 4 станции |

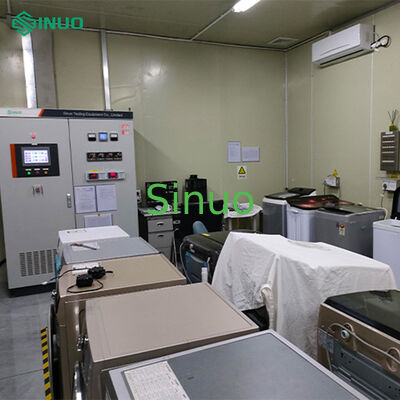

Эта лаборатория использует изоляционные панели камеры и сопровождающий воздух переработки устройства для обеспечения стабильной температуры и влажности окружающей среды для тестирования производительности стиральной машины.Использование системы воды постоянной температуры и связанных с ней систем измерения и контроля, испытываемые агрегаты могут работать непрерывно при температуре 23±2°C и влажности 65%±5%.Это оборудование обеспечивает необходимые условия для испытаний потребления энергии стиральной машины и других испытаний производительности.
Этот проект, лаборатория производительности стиральной машины, в основном включает три испытательные станции для стиральных машин и одну испытательную станцию для эталонной машины.Цель состоит в создании современной лаборатории, способной проводить испытания стиральных машин, повышение уровня квалификации продукции и конкурентоспособности на рынке.
Лаборатория занимает площадь около 51 м2 и состоит из комнаты для испытаний и комнаты для оборудования, способной проводить испытания производительности стиральной машины.Эта лаборатория может проводить испытания на трех станциях одновременно.В основном конструкция лаборатории состоит из следующих частей:
- Зал испытательной камеры
- Охладительные и охладительные установки
- Система экологического контроля
- Система водоснабжения постоянной температуры и давления и система трубопроводов
- Система управления
- Система контроля твердости воды
- Система измерений (испытательные станции могут измерять температуру, давление, твердость воды и электрические параметры воды входа)
- Система электроснабжения и вторичное распределение электроэнергии
- Проектирование, установка и пуск в эксплуатацию
- Требования к температуре окружающей среды в испытательной комнате: 10°C-35°C, обычно 23°C, с точностью контроля ±1°C
- Требования к влажности окружающей среды в испытательной комнате: 55% RH-75% RH, обычно 65% RH, с точностью контроля ±2% RH
- Однородность температуры: неравнородность горизонтальной температуры: ≤±1°C (10°C-45°C)
- Вертикальный температурный градиент: ≤±0,5°C/m (16°C-45°C), ≤1,2°C/m в ином случае
- Скорость ветра: ≤ 0,25 м/с
- Контроль напряжения питания: ±1%
- Требования к температуре подачи воды: 10°C-60°C, регулируемая в пределах ±1°C; также возможно прямое подача воды
- Давление подачи воды: (0,03MPa-1,2MPa), регулируемое в пределах ±0,02MPa, обычно 0,24MPa ±0.02
- Устойчивость температуры воды: ≤±2,0°C
- Диапазон твердости воды: (0,1 ∼ 3,0 ммоль/л) ± 0,2 ммоль/л, регулируется вручную
- Электрические приборы: ток, напряжение, мощность и т.д., уровень 0,25, диапазон напряжения 0-600В, ток 0-20А, точность: ±0,5%
- Приобретение температуры: ±0,1°C, разрешение: 0,01°C
- Точность контроля влажности: ± 3% RH
- Потребление энергии: ±0,5%; единица: 0,001 кВт·ч
- Ток: 0-20А, точность: ≤±0,5%
- Напряжение: 0-300В, точность: ≤±0,5%, 0-330В, точность: ≤±0,5%
- Мощность: 0-4 кВт, точность: ≤±0,5%
- Давление подачи воды, точность: ≤±0,02MPa
- Потребление энергии
- Потребление воды
- Соотношение стирки
- Уровень износа при стирке
- Производительность при обезвоживании
- Производительность ополаскивания
- Испытательная комната: изоляционный слой из полиуретана толщиной 100 мм, двойные цветные стальные панели толщиной 0,6 мм
- Огнеупорные панели из полиуретана с плотностью пены не менее 38 кг/м3 и температурой огнеупорности B1
- Размеры испытательной комнаты: L6000mm x W3000mm x H3200mm; конкретные размеры могут регулироваться в зависимости от фактических условий
- Испытательные станции: 4 станции, рабочие станции из нержавеющей стали
- Дверь испытательной комнаты: W1200mm x H2200mm, без порога, с окном наблюдения
- Освещение: установлены четыре двустворчатые, туманно- и водонепроницаемые люминесцентные лампы (с защитными крышками)
- На стене (у двери) установлен однофазный резервный выход переменного тока
- В испытательном помещении есть знак, указывающий на испытательную операцию.
- Потолок: для обеспечения равномерного распределения воздуха используются перфорированные алюминиевые панели размером 600x600 мм
- Пол испытательной комнаты сделан из бетона, водонепроницаемый, вымощенный нескользящими плитками и имеет дренажные канавки
- Устройство обработки воздуха: корпус из нержавеющей стали (1 устройство)
- Подача воздуха: центрифугированные вентиляторы (2 единицы)
- Водоохлаждаемый холодильник: 1 единица
- Оборудование для нагрева: электрический нагреватель из нержавеющей стали, трехфазный регулятор питания, легко демонтируемый и обслуживаемый
- Контроль увлажнения: электрическая увлажнительная трубка из нержавеющей стали, трехфазный регулятор питания, резервуар для воды из нержавеющей стали с съемной и стираемой крышкой для легкого удаления чешуи (1 единица)
- Защитные устройства: 1 комплект для давления воздуха, перегрева, отключения воды, высокого и низкого давления и перетока
| Нет, нет, нет. | Имя | Модель |
|---|---|---|
| 1 | Компрессор | Прокрутить |
| 2 | Конденсатор | R22, с воздушным охлаждением на крыльях |
| 3 | Фильтрный сушилка | Серия EK |
| 4 | Стекло для зрения | Серия HMI |
| 5 | Электронный вентиль расширения | Серия F |
| 6 | Соленоидный клапан | Серия 200RB |
| 7 | Ручной клапан | Серия BM |
| 8 | Прокладка трубы | ¢3 |
| 9 | Алюминиевый испаритель крыльев | Гидрофильная алюминиевая фольга |
| 10 | Измеритель высокого давления | -1 ~ 3,0 МПа |
| 11 | Массомер низкого давления | -1,0 -1,6 МПа |
| 12 | Защитные устройства для высокого и низкого давления | PS2-L7A |
| 13 | Сепаратор масла | Серия A-WZ |
| 14 | Газосепаратор | Серия SA |
| 15 | Другие клапаны | --- |
- Два набора трехфазных регулируемых источников питания с переменной частотой: 15 кВА, регулируемое напряжение 0-400 В, разрешение 0,1 В, частота 50/60 Гц
- Электрическое питание для стиральных машин и эталонных машин
- Все напряжения питания программируются
Каждая рабочая станция имеет трехстороннюю систему водоснабжения. Две из них - системы водоснабжения постоянной температуры и постоянного давления, включая резервуары для холодной и горячей воды.Температура и давление воды регулируютсяОдин из них - подключение к водоснабжению; все насосы для воды - насосы из южной нержавеющей стали.
