ES7821 Башня/настольные/комфортные вентиляторы и регуляторы Лаборатория испытаний энергоэффективности

ES7821 Башня/стол/Вентиляторы и регуляторы для комфорта Энергоэффективность Лаборатория испытаний

Применение стандартов:

ES 7821 "Вентиляторы и регулировщики комфорта для бытовых и аналогичных целей - Методы измерения производительности"

Данная лаборатория испытаний энергоэффективности вышки/стола/комфортных вентиляторов и регуляторов разработана в соответствии с IEC 60879:2019, ES 7821:2024Это позволяет точно измерять ключевые показатели производительности, включая скорость воздуха, скорость воздушного потока, скорость вращения, энергопотребление и энергоэффективность.для различных типов вентиляторов, таких как столовые вентиляторыСистема поддерживает сбор и анализ данных для оценки продукта вентилятора, проверки качества и исследований и разработок.

Обзор системы:

Этот раствор используеткомпактная однокамерная конфигурацияи включаетспециальный модуль измерения воздушного потока, обеспечивая высокую точность и долгосрочную стабильность в оценке производительности.Твердые изоляционные панели из полиуретана толщиной 100 мм, в сочетании сдвойные 0,6 мм цветопокрытые стальные листы, обеспечивая отличное теплосохранение и стабильную среду испытаний.

Для обеспечения точного контроля окружающей среды система сочетается снезависимый внешний кондиционерИнтегрируя функции охлаждения, нагрева и увлажнения, испытательная камера может поддерживатьвысокоточные температурные и влажные условия, полностью удовлетворяя широкому спектру сценариев испытаний.

А.отдельное управление и операционное помещениерасположен вне испытательной камеры для размещения офисных рабочих станций, интегрированных шкафов питания и управления, а также оборудования для питания с переменной частотой.Эта вспомогательная комната, как правило, построена клиентом рядом с камерой с использованиеммодульные панельные конструкции, предлагая гибкость, легкую установку и эффективное использование пространства.

Весь процесс тестирования управляется черезкомпьютерная система управления, что позволяет операторам выполнять испытания удаленно, не мешая внутреннему полю воздушного потока.сбор, хранение и анализ данных в режиме реального времениКак только испытания будут завершены,Результаты оценки эффективности воздушного потока и энергоэффективностигенерируются автоматически, что обеспечивает высокую повторяемость, повышение эффективности и рациональное управление данными.

.

УВТ

* Вентилятор стола

* Полевой вентилятор

* Педестальный веер

* Источник питания: AC 0 ~ 250V бесступенчатый регулируемый, ± 1%

Содержание испытания

* Скорость ветра: педальный вентилятор, напольный вентилятор, столовый вентилятор

* Объем воздуха: подставный вентилятор, напольный вентилятор, столовый вентилятор

* Скорость вращения: подъемный вентилятор, напольный вентилятор, столовый вентилятор

* Входная мощность: вентилятор для пьедестала, вентилятор для пола, вентилятор для стола

* Значение энергоэффективности: подъемный вентилятор, напольный вентилятор, столовый вентилятор

Точность испытаний

* Объем воздуха: после установки отклонение между тремя результатами испытаний и средним значением составляет ± 3%.

Основные электрические элементы управления:

Имя устройства	Точность и качество	Справочная фотография
Кабина питания и управления	Бренд: Sinuo
Датчик температуры и влажности	Бренд: DIHUI Модель: DSWP-T5W1 Указать запятую: 0,01 °C Точность прибора: 0,5 °C Влажность воздуха: ± 3% RH
Анемометр	Бренд: OMEGA Модель:HHF142B Диапазон: от 40 до 7800 FPM Точность прибора: ± 1 % точности
Датчик давления воздуха	DWSP-T5W1
Модуль сбора электрических параметров	Бренд: Йокогава Модель: WT310 Точность: 0,1%
Промышленный компьютер	Бренд: ADVANTECH Модель: IPC-610L+SIMB I5-2400 8G 500 GSSD

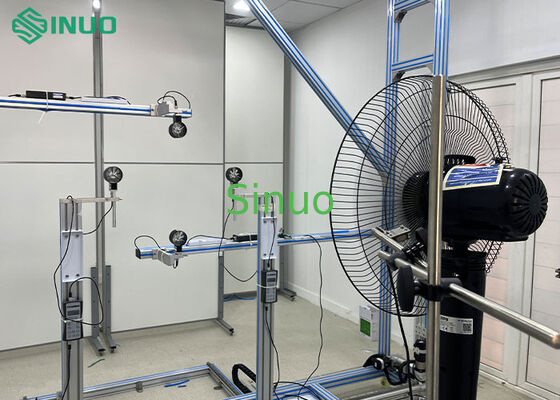

Фотография на месте для справки







Ключевые преимущества продукта



• Эта система испытаний, разработанная и разработанная в соответствии с конкретными потребностями клиентов, предназначена в первую очередь дляоценка производительности столовых вентиляторов, напольных вентиляторов и вентиляторов для поставок, охватывающий широкий спектр сценариев применения.

• По сравнению с обычными испытательными установками система обеспечивает:более высокая точность измерений, надежный и последовательный выход данных, более короткие циклы испытаний и упрощенная эксплуатация;, предлагая такжеболее низкое потребление энергии и снижение первоначальных инвестиций.

• Система имеетархитектура автоматического управления с двумя слоямис компьютерным управлением и независимой защитой данных, обеспечивающей долгосрочную стабильность работы и удобный для пользователя контроль,при эффективном предотвращении потери данных или прерывания испытаний, вызванных сбоями компьютераВо время испытаний система поддерживает:одновременная регистрация необработанных данных, отображение кривой процесса в режиме реального времени, автоматический расчет, печать отчетовОкончательные отчеты о испытаниях генерируются автоматически вформаты, указанные заказчиком.

• - Что?оптимизированная энергоэффективная конструкция испытательной комнатыМеханизм быстрой стабилизации позволяет системе достигать стабильных условий работы.примерно в течение 2,5 часов.

• Все ключевые компоненты получены измеждународно признанные брендыИзмерения температуры и влажности обеспечиваютсяДатчики DIHUI, скорость воздушного потока контролируется с помощьюИнструменты тестирования или ТСИ, и управление движением управляетсяШаговые и сервомоторы японской марки или эквивалентные высокопроизводительные альтернативы.

• В испытательной комнате подчеркиваетсявысокоэффективная и энергосберегающая эксплуатация, используяметоды восстановления тепла и стратегии управления на нескольких уровняхв выбранных секциях для значительного снижения энергопотребления при длительной эксплуатации.

• Общая структура характеризуетсячистый, современный вид, построенный сизолированные панели известных марокобычно используется в холодильных хранилищах, предлагая превосходные тепловые характеристики и гладкую, плоскую наружную отделку.

• Проектированный для долговечности, испытательный зал поддерживаетдлительная непрерывная работа с высокой надежностью, достижениеСрок службы более 10 летпри нормальных условиях использования.

• Результаты испытаний демонстрируют отличную согласованность с национальными эталонными лабораториями.сравнительные отклонения контролируются в пределах 3%, полностью отвечающие техническим критериям длязаявки на аккредитацию национальной лаборатории и лицензии на производство.



Дисплей анемометра
