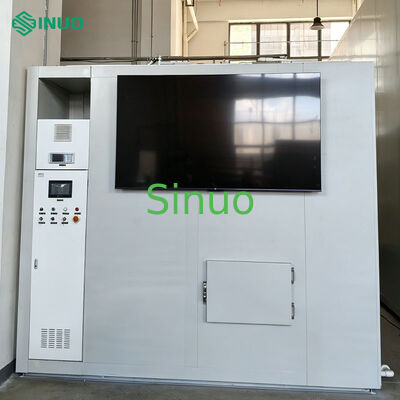

ISO 15042 7,5 л.с. Система измерения разницы энтальпии воздуха и энергии

МОК:	1
цена:	Tailored
Стандартная упаковка:	фанера
Срок доставки:	2 месяца
Метод оплаты:	Т/Т
Пропускная способность:	1 установите в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

СН331-25РТ

Прикладные стандарты:

ISO 15042, ISO 5151 и т. д.

Тип UUT:

Кондиционеры мощностью 7,5 л.с.

Отчет об испытаниях:

Формат может быть настроен

Охлаждающая способность:

0,75 л.с. ~ 7,5 л.с.

Тепловая мощность:

0,75 л.с. ~ 7,5 л.с.

Расход воздуха:

300-4000 м3/ч

Точность статического давления:

≤±（±0,5% RD）+（±0,5%FS）

Точность давления сопла:

≤±（±0,25% RD）+（±0,25%FS）

Описание продукта

Система испытаний различий энергии воздуха-энтальпии по ISO 15042 7.5HP

Обзор системы

Эта лаборатория испытаний методом энтальпии воздуха 7.5 HP состоит из внутренних и наружных боковых комнат, предназначенных для проверки производительности кондиционера путем измерения температуры, давления и электрических параметров.Система подходит для проверки типа окон, разделенного типа и самостоятельных кондиционеров, поддерживающих как стандартные испытания условий эксплуатации, так и расширенные требования к испытаниям для проверки и разработки образцов продукции.

Управление системой осуществляется с помощью программируемого контроллера и интерфейса HMI, с высокой точностью сбора данных и передачи данных в режиме реального времени на компьютеры верхнего уровня для обработки, отображения, хранения,и формирование отчетов.

Стандарты соответствия

Проектированы и испытываются согласно:

ISO 5151:2010
ISO 15042:2017

Принцип работы

Испытательная комната регулирует температуру воздуха в сухой и влажной лампочках с помощью сбалансированного контроля температуры и влажности.в то время как температурные счетчики регулируют выход нагревателя и увлажнителя для достижения желаемых условий воздуха.

Оперативные процедуры

Дозагрузочный контрольный список

Просмотр предыдущих записей
Проверка состояния питания и водоснабжения
Убедиться, что испытываемый блок (UUT) установлен правильно

Стандартная эксплуатация

Закройте выключатель питания и нажмите кнопку "Пуск"
Активировать вентиляторы, системы отопления, увлажнения и статического давления через HMI
При необходимости включать системы охлаждения и сосудов
Установите значения SV контроллера температуры в соответствии с условиями работы
Включайте энергию в UUT через частотное переменное питание
Измерение параметров UUT после стабилизации эксплуатационных условий
Выключение происходит по обратной последовательности процедуры запуска

Спецификации испытуемой единицы

Поддерживаемые типы UUT

Тип стены
Тип потолка
Четырехсторонний тип
Тип подъемника

Диапазоны измерений

Диапазон испытательной способности:
- Мощность охлаждения: 0,75 л.с. - 7,5 л.с.
- Нагревательная способность: 0,75 л.с. - 7,5 л.с.
Поток воздуха: 300-4000 м3/ч (камера приема 7,5 л.с.)
Размеры единицы:
- Тип панели: W≤1000mm, D≤800mm, H≤1800mm
- Тип разделения: W≤1000mm, D≤500mm, H≤2000mm
Электрические параметры:
- Мощность одной фазы: 0-5 кВт
- Однофазное напряжение: 0-300В
- Однофазный ток: 0-20A
- Частота: 50/60 Гц
- Коэффициент мощности: 0-1

Силовое питание

Тип: трехфазный, четырехпроводный, 45 кВА (1 комплект)
Станция питания: 7,5 л.с. Одноприводный тип (3-фазный источник питания)

Экологические требования

Никакого сильного воздушного потока, прямых солнечных лучей или коррозионных газов
Нет сильных вибраций или источников помех
Температура окружающей среды: 0°C-35°C, относительная влажность: < 90%
Окружающая среда в контрольной комнате испытания:
- Температура: 23°C±5°C
- Влажность воздуха: <85% RH (включая периоды неработоспособности)
- Без насекомых, грызунов и коррозионных газов

Требования к полезности

Источник питания: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% рабочей скорости)
Водоснабжение: чистая вода без луковиц при 20 л/ч; подключение DN15
Дренаж: подключение DN50

Проверка способностей

Номинальная охлаждающая способность (T1, T2, T3)
Номинальная теплоемкость (высокая, низкая, чрезвычайно низкая)
Измерение воздушного потока
Мощность обезвоживания
Анализ входной мощности
Расчет EER/COP
Измерение частоты, тока и напряжения

Точность измерений

Точность измерений	Точность повторения
По сравнению со стандартной машиной	Среднее отклонение от 3 испытаний после установки
Пропускная способность охлаждения: ± 2%	Пропускная способность охлаждения: ± 1%
Нагревательная способность: ±2%	Нагревательная способность: ± 1%

Основные условия испытания

Нет, нет.	Испытательный пункт	Внутренняя сторона (°C)		Внешняя сторона (°C)
		Сухие луковицы	Мокрая луковица	Сухие луковицы	Мокрая луковица
1	Квалификационное охлаждение T1	27	19	35	24
	Квалификационное охлаждение T2	21	15	27	19
	Квалификационное охлаждение T3	29	19	46	24
2	Максимальное охлаждение T1	32	23	48	32
	Максимальная температура охлаждения T2	27	19	35	24
	Максимальная температура охлаждения T3	32	23	52	31
3	Замораживание T1	21	15	21	15
	Замораживание Т2	21	15	10	8
	Т3 для заморозки	21	15	21	15
4	Минимальное охлаждение	21	15	18	12
5	Потоки в помещении	27	24	27	24
6	Отогрев высокий	20	15	7	6
	Низкое номинальное нагревание	20	15	2	1
	Ограниченное отопление чрезвычайно низкое	10	8	-5	-6
7	Максимальное нагревание	27	19	24	18
8	Минимальное нагревание	20	15	-7	-8
9	Автоматическое размораживание	20	12	2	1

Дополнительные условия испытания

	Внутри	На улице
Температура (°C)	10-40	-15-60
Относительная влажность (RH)	35% -93%	25% -93%
Точность управления (°C)	±0,2 (WB)	±0,2 (WB)
Точность испытания (°C)	±0,1 (WB)	±0,1 (WB)

Примечание: Комбинации температур не должны значительно отклоняться от стандартов. Стандартные условия охлаждения/нагрева поддерживают точность управления ±0,2°C; другие условия поддерживают ±0,3°C.Испытания емкости, доступные с помощью одностороннего метода энтальпииНе гарантируется производительность при размораживании или остановке блока.

Непрерывная работа

Способность непрерывной работы в наружной боковой комнате:

≥ 10 часов при DB=2,0°C, WB=1,0°C
≥ 8 часов при DB=-7,0°C, WB=-8,0°C

Неопределенность измерений

Точность температуры RTD: ≤±0,1°C
Разница статического давления: ≤±±±0,5%RD) +±±0,5%FS)
Разница давления на соплах: ≤±±±0,25%RD) +±±0,25%FS)
Разница входа и выхода: ≤±±±0,25%RD) +±±0,25%FS)
Электрические входы: ≤±±±0,25%RD) +±±0,25%FS)
Температура термопары: ≤±0,5°C
Давление хладагента: ≤ ± ± 0,25%RD) + ± 0,25%FS)
Передатчик относительной влажности: ≤±3,0%RH

Структура системы

Установка оборудования
