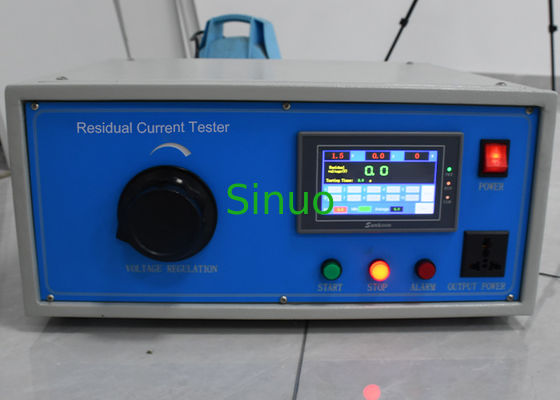

IEC 61009-1 Проверка характеристик действия устройства защиты от остаточного тока
| Applied Standards: | IEC61009-1,IEC60898-1,IEC61008-1 | Current Voltage Accuracy: | Класс 1; С: 0,1 мА; В: 0,1 В |
| Power Consumption: | Максимум 1500 Вт | Current Output Range: | AC:5 ~ 2000mA |
| Timing Accuracy: | 5 мс, разрешение 1 мс | Output Voltage: | 3-фазный переменный ток 10–415 В переменного тока |
| High Light: | Безэховая камера теста EMC,Камера теста CISPR25 EMC,Автомобильная камера теста ESA EMC |
||
IEC 61009-1 Проверка характеристик действия устройства защиты от остаточного тока
Обзор системы:
Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, и т.д.
Он используется для автоматической проверки эксплуатационных характеристик небольших вытекающих выключателей и проверяет безопасность выключателей.Инструмент использует высокоскоростной процессор ARM-7 в качестве ядра, оснащенный высокоскоростным преобразователем истинного эффективного значения A / D, генератором синусоидного сигнала DSS и усилителем мощности с отслеживанием сети, прибор автоматически выводит ток,и может выполнять действие текущего, время действия и т.д.
Особенности:
- 24-битная высокоскоростная и высокоточная истинная конверсия RMS AD, точное отбор проб рабочего тока и напряжения
¢ высокоскоростной процессор для точного отбора времени действия
Поддержка стандартного протокола связи Modbus-RTU
Поддержка быстрого выбора рабочего тока для обычных продуктов и отдельное установление рабочего тока для нетрадиционных продуктов
32 битовый встроенный процессор, высокоскоростная обработка большого количества коммуникационных данных
RS232/485 полноскоростной асинхронный серийный интерфейс связи, максимальная скорость передачи может достигать 115200 bps
Изоляционная защита входных и выходных сигналов, безопасная работа
Проектирование программного и аппаратного контроля WDT для обеспечения стабильности системы
Параметры конфигурации хранятся в флэш-памяти, которая не теряется при отключении питания и будет храниться постоянно.
Противотормозная конструкция программного и аппаратного обеспечения, может адаптироваться к ситуациям с жесткой электромагнитной средой
Технические параметры:
| Модель | СН2502 |
| Платформа обнаружения | Устройство оснащено набором трехфазного испытательного интерфейса выключателя защиты от утечек.и станция обнаружения может быть проверена независимо. |
| Потребление рабочей силы | Максимально 500 Вт |
| Точность тока напряжения | Класс 1; разрешение тока 0,1 мА; разрешение напряжения 0,1 В |
| Диапазон выхода тока | AC:5 ~ 2000mA |
| Выходное напряжение | 0 ~ 250 В |
| Точность времени | 5mS, разрешение 1mS |
| Выбор фазы типа А | 0 градусов (2000mA), 90 градусов (2000mA), 135 градусов (30mA) |
| Показатель | На переключателе питания устройства используется переключатель самозаключения с индикатором, и свет на переключателе загорается при включении переключателя.На панели оборудования есть индикатор работы, и индикаторный свет включен, когда оборудование работает |
| Размер | 430 мм × 370 мм × 280 мм |
| Вес | Около 30 кг. |
