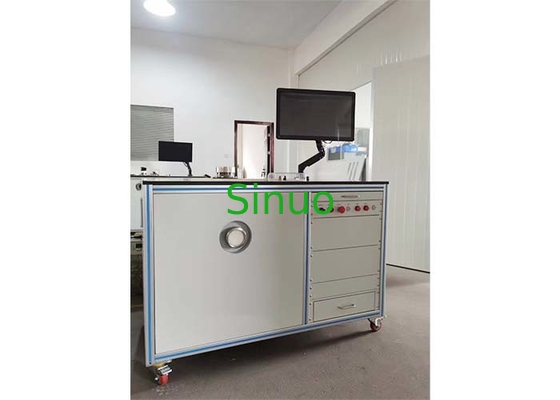

IEC 60312 Система испытаний производительности воздуха пылесоса PC Автоматическая работа

1. Параметрный счетчик переменного тока

2. Параметрометр постоянного тока

3Вакуумный передатчик: -50,0 ~ 0,0kPa, выходный сигнал 4-20mA, точность 0,5%.

4В соответствии с требованиями европейского стандарта B, метод испытания типа европейского стандарта B является типом отверстия пластины, и размер отверстия пластины регулируется в миллиметрах (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, в общей сложности получается 10 баллов).

5- Уравнительная коробка: размер и материал европейского стандарта типа B спроектированы и изготовлены согласно IEC60312 (тип B), европейский стандарт типа B Размер: 500mmX500mmX500mm.

6. Электроснабжение переменным током: однофазное переменное частотное питание (подготовлено клиентом).

7Прямое питание: постоянное стабильное питание (подготовлено клиентом).

8Диапазон испытаний потока: (0,5 ~ 5) м3/мин, точность: 0,5%.

9. Добавьте функцию испытания с фиксированной точкой и сделайте суждения о прохождении / неудаче на основе заданных стандартов. Если испытание не сработает, будет звуковая и визуальная сигнализация. Фиксированные точки: полностью открыты, Ф13, Ф6.5, и полностью закрыты.

Условия труда:

a. Температурные условия для обеспечения точности измерений: 20°C±5°C.

b. диапазон рабочей температуры: 0-40°C, относительная влажность воздуха: 30%~90%.

в. В помещении нет коррозионного или взрывного газа.

d. Источник питания: потребление мощности AC220V/50H ≤ 200 Вт.

e. Зажигалка: 0,5 А.

f. Испытательный источник питания: может соответствовать требованиям продукта.

Показатели безопасности приборов:

a. сопротивление изоляции: между оболочкой и терминалом питания превышает 5MQ.

b. Выдерживающее напряжение: выдерживающее напряжение между терминалом питания и корпусом составляет 1800 В в течение 2 секунд, а номинальный ток составляет 10 мА.

c. Заземление: Электрод заземления питания, сопротивление между корпусами менее 0,2Ω.

Состав системы:

a. электрический шкаф управления (измеритель параметров переменного тока/ постоянного тока HL120E (50A), компьютер, вакуумный передатчик, карта сбора данных, выключатель управления, воздушный выключатель, схема управления и т.д.)

b. Европейский стандарт B: испытательная скамейка оснащена шкафчиком для выравнивания давления европейского стандарта B, интерфейсом вентилятора, интерфейсом пылесоса, линией сигнального соединения, пластиной испытательного отверстия,Система управления отверстиями пластин, датчик вакуума, контактёр, схема управления, защитная плита отверстия и т.д.).

Основная функция:

a. Система автоматически регулирует пластинку входа воздуха от большой до маленькой, проверяет входное напряжение, ток, входной ток, коэффициент мощности, частоту,выходная мощность и степень вакуума пылесоса, и рассчитывает значение объема воздуха на основе степени вакуума с помощью стандартной формулы.

b. Под управлением компьютера все характеристики кривых выполняются одновременно.

1) P1=f(Q) кривая характеристик

2) Кривая характеристик Ps=f(Q)

3) Hm=f(Q) кривая характеристик

4)n=f(Q) кривая характеристик

5)U=f(Q) кривая характеристик

6)I=f(Q) кривая характеристик

c. Испытание может обозначать максимальную степень испытания вакуума Hmmax, максимальное измерение объема воздуха Qmax, максимальное измерение мощности всасывания Psmax, максимальное измерение эффективности ηmax и данные каждого испытания..

d. Испытаемые данные могут храниться, а отчеты о испытаниях и кривые могут выводиться в соответствии с требованиями пользователя.
