IEC 60456 Система испытаний энергоэффективности стиральной машины, посудомоечной машины и водонагревателя

Система испытаний энергоэффективности стиральных машин, посудомоечных машин и водонагревателей IEC 60456

Введение в лабораторию:

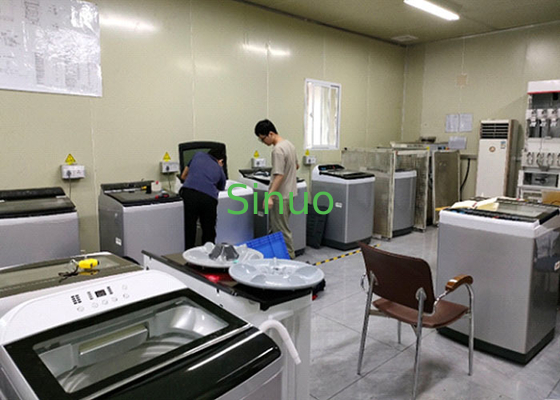

Эта лаборатория состоит из лаборатории производительности, функциональной лаборатории и комнаты оборудования. Лаборатория производительности обеспечивает стабильную температуру и влажность для испытаний производительности стиральных машин, посудомоечных машин и водонагревателей с помощью изолированного склада и прикрепленного блока рециркуляции воздуха. Система постоянной температуры воды и соответствующие системы измерения и управления используются для работы стиральных машин, посудомоечных машин и водонагревателей в указанной температуре и влажности. Потребление энергии и другие характеристики стиральных машин, посудомоечных машин и водонагревателей в соответствии с соответствующими стандартами тестируются. И выполняются требования к испытаниям и сертификации соответствующих стиральных машин, посудомоечных машин и водонагревателей.

Стандарты:

IEC 60456; EN 60456 Стиральные машины для бытового использования - Методы измерения производительности

GB/T 20290 2016 Предельное значение энергоэффективности и эффективности использования воды для посудомоечных машин и класс;

EN 50242 Метод измерения производительности бытовых электрических посудомоечных машин;

IEC 60436/2015 Стандартный метод испытаний производительности бытовых электрических посудомоечных машин;

QB/T1520-2013 Электрические посудомоечные машины для бытовых и аналогичных целей;

BS EN50440:2015+A1:2020 Эффективность бытовых электрических накопительных водонагревателей и методы испытаний

Состав лаборатории:

• Лаборатория испытаний производительности
• Операционная
• Кладовая
• Комната оборудования
• Комната управления

Лаборатория производительности:

• 4 испытательных станции;
• Один комплект контуров холодной и горячей воды с поддерживающими контурами, клапанами и кранами;
• Одна эталонная посудомоечная машина; одна стиральная машина;
• Каждая станция оснащена датчиками температуры, влажности, температуры воды, давления воды и расхода;
• Один Yokogawa WT310 на станцию;
• Каждая станция оснащена 10 термопарами;
• Каждая станция оснащена 1 розеткой переменного тока и 1 розеткой переменной частоты;
• Дренажная канава и решетка;
• Один комплект кондиционера с постоянной температурой и влажностью;
• Один комплект потолка и воздуховода;
• Один комплект системы внутреннего освещения

Операционная:

• Одни прецизионные электронные весы и одни обычные электронные весы.
• Один титратор.
• Одна гладильная машина.
• Одна сушильная машина для одежды.
• Измеритель белизны.
• Одна духовка; (далее только для посудомоечной машины)
• Одна микроволновая печь;
• Одна мясорубка;
• Один рабочий стол;
• Набор бутылок с химическими реагентами (из-за ограничений международных перевозок химические вещества не могут быть транспортированы и должны быть приобретены пользователем на месте).

Кладовая:

• Холодильник.
• 2 шкафчика.

Комната оборудования:

• Одна установка очистки воды 1 м³/ч;
• Один высокотемпературный резервуар для воды и одна система подачи воды с постоянной температурой и давлением;
• Один низкотемпературный резервуар для воды и одна система подачи воды с постоянной температурой и давлением;
• Один комплект автоматических систем регулировки жесткости воды;
• Соответствующая система электропитания;
• Один преобразователь частоты с однофазным выходом 15 кВт;
• Два комплекта соответствующих ящиков для инструментов и три тележки для инструментов (обычная тележка, ручная гидравлическая тележка, мобильная тележка).

Комната управления:

• Один шкаф управления.
• Один комплект компьютера и системы управления.
• Один комплект компьютерных столов и стульев.

Тип образца:

Внешний размер UUT не превышает (ширина*глубина*высота) 1000 ммΧ1000 ммΧ1500 мм

Содержание испытаний (посудомоечная машина):

• Потребление электроэнергии
• Потребление воды
• Эффективность мытья
• Эффективность сушки

Содержание испытаний (стиральная машина):

• Потребление электроэнергии
• Потребление воды
• Коэффициент очистки
• Скорость износа при стирке
• Эффективность обезвоживания
• Эффективность полоскания

Содержание испытаний (водонагреватель):

• Номинальная емкость (метод взвешивания)
• 24-часовое собственное потребление энергии
• Коэффициент 24-часового собственного потребления энергии
• Скорость выхода горячей воды

Технические параметры лабораторного помещения:

• Корпус испытательной комнаты: огнестойкая полиуретановая панель из двухсторонней стальной пластины цвета слоновой кости толщиной 75 мм и толщиной 0,6 мм;
• Размеры корпуса испытательной комнаты: 4200*4500*3000 мм;
• Дверь испытательной комнаты: Ш(800+800)×В2200 мм;
• В комнате установлены светодиодные потолочные светильники;
• На испытательной станции установите однофазный стабилизированный источник питания с переменной частотой и розетку электросети;
• Лаборатория производительности оснащена прецизионным кондиционером с постоянной температурой и влажностью, контроль температуры: 23±2 градуса, 20±2 градуса; Контроль влажности: поддерживать влажность в помещении на уровне 30~70% относительной влажности: (55±5)% относительной влажности, (60±5)% относительной влажности, 65±5% относительной влажности.
• Пол лаборатории выполнен из бетона, водонепроницаемый, выложен противоскользящей плиткой, на земле открыт дренажный желоб. Поверхность желоба покрыта решетками из нержавеющей стали. Расстояние между решетками составляет 20 мм. Он изготовлен из квадратных труб SUS304 (25 мм*25 мм*1,5 мм) (построено пользователем);

Система подачи воды с постоянной температурой и давлением:

• В соответствии с требованиями соответствующих стандартов: разные спецификации и разные категории образцов имеют разные требования к температуре воды во время испытаний. Чтобы удовлетворить требования и облегчить использование, система водоснабжения обеспечивает два источника воды: одну низкотемпературную воду и одну высокотемпературную воду. Низкотемпературная вода и высокотемпературная вода нагреваются тепловым насосом плюс внутренняя циркуляция с усилением. Каждый из них оснащен внутренним резервуаром из нержавеющей стали объемом 1 м³ для изоляции воды. Температура, давление и жесткость воды регулируются.
• Диапазон температур воды: низкотемпературная вода: 10-35℃±1℃;
• Диапазон давления воды: 0,24±0,05 МПа;
• Диапазон жесткости воды: 0～5 ммоль/л±0,2 ммоль/л, автоматическая регулировка;
• Установка очистки воды: 1 м³/ч;
• 4-полосная подача воды испытательной станции производительности оснащена электромагнитным расходомером, измерением температуры и давления воды.

Система управления и измерения параметров

Система управления и измерения параметров в основном состоит из «прибора отображения параметров и шкафа управления операциями» и «компьютерной системы обработки данных».

Шкаф управления

• Управляйте различными испытательными операциями и непосредственно измеряйте различные параметры, такие как температура и влажность лабораторной среды, потребление воды, потребление электроэнергии, давление воды и температура воды каждой испытуемой стиральной машины через датчик, и отправляйте их на измеритель для отображения. Все ключевые контрольные приборы, датчики, сборщики данных и т. д. используют высокоточные фирменные продукты для обеспечения надежности данных и точности испытаний. Параметры следующие:
• Измерение температуры и влажности окружающей среды: температура -10～60°C±1°C, влажность 10～90% ±3%.
• Измерение потребления электроэнергии стиральной машины:
• Номер модели: Yokogawa WT310 Многофункциональный измеритель (один из них с функцией гармоник).
• Спецификация: напряжение, ток, электроэнергия.
• Точность измерения: 0,25% FS＋±0,25 показаний.
• Измерение давления воды: 0～0,5 МПа±0,5%FS.
• Измерение температуры воды: Pt100, передатчик, разрешение 0,1°C.
• Измерение расхода воды: Yokogawa серии AXG, 3 л/мин～100 л/мин±0,5%FS.

Система обработки данных (посудомоечная машина):

• Программное обеспечение основано на операционной системе Windows. Оно компилируется с использованием C#. Оно имеет богатый графический интерфейс. В дополнение к таблицам его также можно отображать и печатать в виде графика тренда.
• Данные отчета об отображении лабораторных испытаний включают все (температура термопары, температура и влажность окружающей среды, мощность, напряжение, ток, частота и т. д.). Автоматический сбор и автоматическое отображение с функцией запроса исторических данных, которые можно просмотреть и распечатать в любое время (в том числе во время испытания).
• Все ключевые карты сбора данных, карты связи и т. д. являются фирменными продуктами. Обеспечьте надежность данных и точность испытаний.
• Оконный интерфейс программного обеспечения отображается на английском языке. Он имеет удобный интерфейс человек-компьютер. Он может записывать и хранить данные в режиме реального времени. Полностью реализовать безбумажную работу. Операция может быть нелегкой для понимания, но работа стабильна и надежна.
• Данные, собранные непосредственно через связь, включают: температуру и влажность окружающей среды лаборатории, напряжение, ток, влажность, давление воды, температуру воды и объем воды.
• Данные эталонной посудомоечной машины и других аналитических приборов вводятся вручную.
• Компьютер автоматически вычисляет и обрабатывает непосредственно собранные и введенные вручную данные и автоматически генерирует и сохраняет результаты в отчете.
• Другие требования основаны на программном обеспечении, предоставленном поставщиком, и конкретная операция согласовывается обеими сторонами.

Электропитание:

• Электропитание для испытательной комнаты: Сторона А предоставляет 100 кВА шкафу управления электропитанием Стороны Б
• Электропитание для испытываемой машины: однофазный регулируемый источник питания с переменной частотой 15 кВА (испытательная станция)
• Требования к характеристикам испытательного источника питания: стабильность напряжения: ≤1%; стабильность частоты: ≤0,5%;
