Система испытаний для оценки энергоэффективности многовентиляторных систем IEC 60879

IEC 60879 Система испытаний энергоэффективности с несколькими вентиляторами

Применение стандартов:

IEC 60879-2019 "Вентиляторы и регуляторы комфорта для бытовых и аналогичных целей - Методы измерения производительности"

Данная система испытаний энергоэффективности вентилятора разработана в соответствии с IEC 60879:2019, ES 7821:2024Это позволяет точно измерять ключевые показатели производительности, включая скорость воздуха, скорость воздушного потока, скорость вращения, потребление энергии и энергоэффективность,для различных типов вентиляторов, таких как столовые вентиляторыСистема поддерживает сбор и анализ данных для оценки продукта вентилятора, проверки качества и исследований и разработок.

Обзор системы:

Данная система испытаний имеет конструкцию одной камеры и оснащена специальным устройством измерения воздушного потока для обеспечения точности и стабильности испытаний.Испытательная камера построена из жестких изоляционных панелей из полиуретана толщиной 100 мм и 0.6 мм цветные стальные пластины с обеих сторон, обеспечивающие отличную теплоизоляцию и экологическую стабильность.

Независимая внешняя система кондиционирования воздуха интегрирована для точного регулирования внутренней испытательной среды.температура и влажность камеры могут быть точно контролированы, чтобы полностью удовлетворить различным требованиям к испытаниям.

Лаборатория поддерживается отдельной операционной комнатой, предназначенной для размещения офисных компьютеров, интегрированных шкафов питания и управления и оборудования для питания с переменной частотой.Эта операционная комната обычно построена клиентом рядом с испытательной камерой., используя модульные панельные конструкции для гибкости и удобства.

Вся система испытаний управляется компьютером, что позволяет операторам проводить испытания вне камеры без нарушения поля воздушного потока.с получением данных в реальном времениПосле завершения работы автоматически генерируются отчеты о производительности воздушного потока и оценки энергоэффективности, обеспечивающие высокую повторяемость, эффективную работу,и удобное управление данными.

УВТ

* Вентилятор стола

* Полевой вентилятор

* Педестальный веер

* Источник питания: AC 0 ~ 250V бесступенчатый регулируемый, ± 1%

Содержание испытания

* Скорость ветра: педальный вентилятор, напольный вентилятор, столовый вентилятор

* Объем воздуха: подставный вентилятор, напольный вентилятор, столовый вентилятор

* Скорость вращения: подъемный вентилятор, напольный вентилятор, столовый вентилятор

* Входная мощность: вентилятор для пьедестала, вентилятор для пола, вентилятор для стола

* Значение энергоэффективности: подъемный вентилятор, напольный вентилятор, столовый вентилятор

Точность испытаний

* Объем воздуха: после установки отклонение между тремя результатами испытаний и средним значением составляет ± 3%.

Основные электрические элементы управления:

Имя устройства	Точность и качество	Справочная фотография
Кабина питания и управления	Бренд: Sinuo
Датчик температуры и влажности	Бренд: DIHUI Модель: DSWP-T5W1 Указать запятую: 0,01 °C Точность прибора: 0,5 °C Влажность воздуха: ± 3% RH
Анемометр	Бренд: OMEGA Модель:HHF142B Диапазон: от 40 до 7800 FPM Точность прибора: ± 1 % точности
Датчик давления воздуха	DWSP-T5W1
Модуль сбора электрических параметров	Бренд: Йокогава Модель: WT310 Точность: 0,1%
Промышленный компьютер	Бренд: ADVANTECH Модель: IPC-610L+SIMB I5-2400 8G 500 GSSD

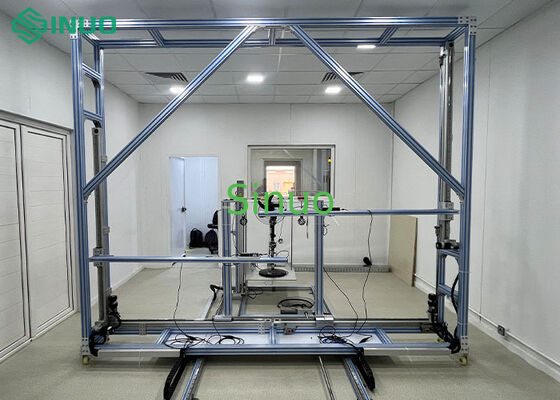

Фотография на месте для справки







Преимущества



(1) Данное испытательное устройство разработано в соответствии с требованиями заказчика и в основном используется для испытания производительности столовых, напольных и постальных вентиляторов.

(2) Эта система испытаний имеет преимущества высокой точности испытаний, точных данных, быстрой скорости испытаний, удобной эксплуатации, экономии энергии и низких инвестиций, которых не имеет традиционный стенд испытаний.

(3) Эта система испытаний использует двойной автоматический контроль и работу компьютера, который обеспечивает долгосрочную стабильность и удобную работу,и может эффективно избежать прерывания сбора данных и корректировки условий работы, вызванных сбоем компьютераВ дополнение к одновременной работе на компьютере, испытательная система также может одновременно записывать исходные данные, отображать кривую управления процессом,Напечатать исходный отчет о данных, автоматически генерируют результаты расчетов и отображают результаты в виде кривой на компьютере, одновременно выдают отчет в формате, требуемом заказчиком.

(4) В этом испытательном помещении используется эффективная схема энергосбережения и быстрая и стабильная система.

(5) Основные аксессуары импортируются известных марок с хорошей стабильностью и низким уровнем отказов.и шаговый двигатель и сервомотор японской марки или эквивалентной марки.

(6) Испытательная комната обладает преимуществами высокой эффективности и энергосбережения.Некоторые части испытательного помещения могут в полной мере использовать сочетание восстановления тепла и иерархического управления, чтобы уменьшить рабочую мощность и сэкономить много энергии.

(7) Общий внешний вид прекрасен. Принята известная марка холодильной пластины, которая имеет преимущества хорошей теплоизоляции и плоского внешнего вида.

(8) Испытательная комната имеет длительную работу без сбоев, а срок службы может достигать более 10 лет.

(9) Отклонение результатов сравнения с национальной лабораторией не более 3%.





Процесс испытаний
