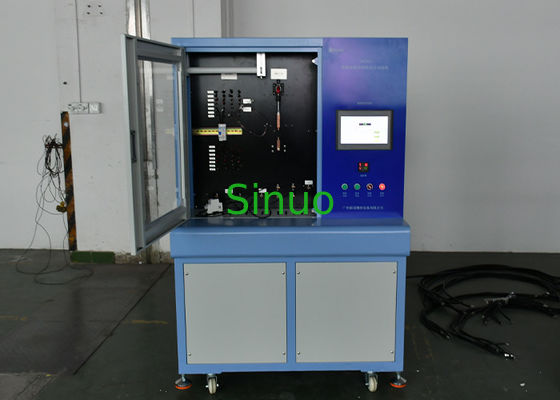

IEC 60898-1 Пункт 9.10 Оборудование для испытания отключения автоматического выключателя 2500A

IEC 60898-1 Пункт 9.10 Оборудование для испытания расцепителей автоматических выключателей 2500A

Обзор:

Разработанное на основе технических требований, определенных заказчиком, это оборудование соответствует применимым национальным и международным стандартам, включая IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) и JB/T8979-2006 (8.13), обеспечивая надежную и стандартизированную работу при испытаниях автоматических выключателей.

Это оборудование предназначено для проверки характеристик задержки срабатывания автоматических выключателей путем подачи токов, равных 1,13, 1,45 и 2,55 кратным номинальному значению, обеспечивая срабатывание выключателя в установленные сроки. Оно также может оценивать мгновенное срабатывание, подвергая выключатель токам от 3 до 20 раз превышающим номинальный ток, чтобы подтвердить соответствие требованиям по времени срабатывания.

Оно идеально подходит для онлайн-испытаний автоматических выключателей в литом корпусе (MCCB) и автоматических выключателей (MCB) перед поставкой. Являясь важным оборудованием для проверки электрических характеристик при производстве автоматических выключателей, оно отличается быстрой установкой приспособлений, полностью автоматическим тестированием и интеллектуальной оценкой прохождения/непрохождения.

Корпус оборудования изготовлен из высококачественного алюминиевого сплава и стали, панели отделаны с использованием металлического напыления и обработаны для защиты от статического электричества, ржавчины и коррозии. Верхняя секция оснащена панелью управления, выключателем питания и клеммами различных спецификаций, предназначенными для испытаний с задержкой срабатывания. Благодаря компактной структуре, удобному управлению, стабильной работе и современному эстетичному внешнему виду, эта система обеспечивает эффективное и надежное решение для тестирования.

Технические характеристики

ОДИН. Камера постоянной температуры

1. Интегрирована с системой тестирования для обеспечения контролируемой температурной среды.
2. Диапазон температур: окружающая среда ~ 50°C
3. Разрешение по температуре: 0,1°C
4. Стабильность температуры: ±1°C

ДВА. Параметры испытания с задержкой срабатывания

1. Диапазон выходного тока переменного тока: 3–350 А
2. Диапазон выходного напряжения переменного тока: 0–5 В
3. Выходной канал: Одноканальный выход; контакты многополюсного автоматического выключателя подключаются последовательно для одновременного тестирования.
4. Применимый диапазон продукции: Автоматические выключатели номиналом от 3 А до 125 А
5. Форма выходного тока: Чистая синусоида (искажение формы волны ≤5%, общая системная ошибка ≤3%)
6. Режим управления: Автоматическое регулирование через интерфейс сенсорного экрана
7. Точность тока: Класс 0,5
8. Точность напряжения: Класс 0,5
9. Коэффициент трансформации тока: 400/5A
10. Продолжительность испытания: Регулируется от 1 до 999 999 секунд
11. Процесс тестирования: После подачи тока, в 1,13 раза превышающего номинальный ток, система автоматически увеличит ток до 1,45 раз превышающего номинальный ток в течение 5 секунд для прогрессивного тестирования.

ТРИ. Параметры испытания мгновенного срабатывания

1. Метод крепления: Клеммное соединение, одностанционная конфигурация; совместимость с автоматическими выключателями 1P–4P
2. Диапазон выходного тока: переменный ток 100 А ~ 2500 А
3. Количество выходных каналов: 1 канал
4. Точность тока: Класс 5
5. Разрешение по току: 1 А
6. Продолжительность мгновенного испытания: ≤ 0,2 с
7. Настройка верхнего предела времени срабатывания: 1 ~ 200 мс
8. Настройка нижнего предела времени срабатывания: 1 ~ 200 мс
9. Испытательная станция: 1 станция
10. Система управления: ПЛК + интерфейс сенсорного экрана
11. Диапазон синхронизации: 1 ~ 999 мс
12. Функции защиты: Защита от короткого замыкания, защита от перегрузки, защита от утечки
13. Рабочая температура: 0 ~ +40°C
14. Относительная влажность: 20% ~ 90% относительной влажности
15. Габаритные размеры шасси: Длина 1000 мм × Ширина 780 мм × Высота 1600 мм

ЧЕТЫРЕ. Параметры испытания на повышение температуры

1. Цель: Проверить, что автоматический выключатель в нормальных условиях эксплуатации и испытанный в соответствии с указанными процедурами, не показывает повышения температуры, превышающего пределы, определенные в таблице 7 применимого стандарта.
2. Требование: Автоматический выключатель должен оставаться неповрежденным и полностью работоспособным после испытаний, не ставя под угрозу эксплуатационную безопасность.
3. Каналы измерения температуры: 8 каналов
4. Разрешение по температуре: 0,1°C
5. Диапазон измерения температуры: 0 ~ 200°C
6. Тип термопары: Тип T
7. Отображение температуры: Отображение кривой в реальном времени
8. Регистрация данных: Встроенная функция регистрации данных о температуре

Проводка для испытания на повышение температуры:

1. Характеристики 1 мм², 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм² — Длина: 1 метр каждый, Количество: 5 штук на спецификацию
2. Характеристики 16 мм², 25 мм², 50 мм² — Длина: 2 метра каждый, Количество: 5 штук на спецификацию

Аксессуары:

1. Специальный клей для фиксации термопар — 1 флакон
2. Растворитель для удаления клея — 1 флакон

Образец дисплея:
